Smart 51 принтер пластиковых карт

Smart 51 — сублимационный принтер пластиковых карт среднего класса, выпускаемый в трёх модификациях: Smart 51S, Smart 51D и Smart 51L. Модель является развитием линейки Smart 50 и рассчитана на организации, которым нужен предсказуемый выпуск идентификационных карт с возможностью последующего расширения функционала — от простой односторонней печати до дуплексной печати с ламинированием и кодированием чипов.

Для каких задач подходит модель

Smart 51 закрывает большинство типовых сценариев персонализации карт:

• пропуска и удостоверения сотрудников с фотографией и текстовыми полями переменных данных;
• банковские, транспортные, клубные и дисконтные карты, включая карты с чиповым кодированием;
• студенческие билеты и удостоверения учащихся;
• кодирование магнитной полосы, контактных и бесконтактных чипов — как по отдельности, так и совместно с печатью;
• карты программ лояльности и подарочные карты, в том числе с использованием металлизированных и специальных лент.

Модульная конструкция позволяет заказчику начать с базовой односторонней модели и в дальнейшем нарастить конфигурацию до дуплексной печати и ламинирования без замены принтера целиком.

Конструкция и внешний вид

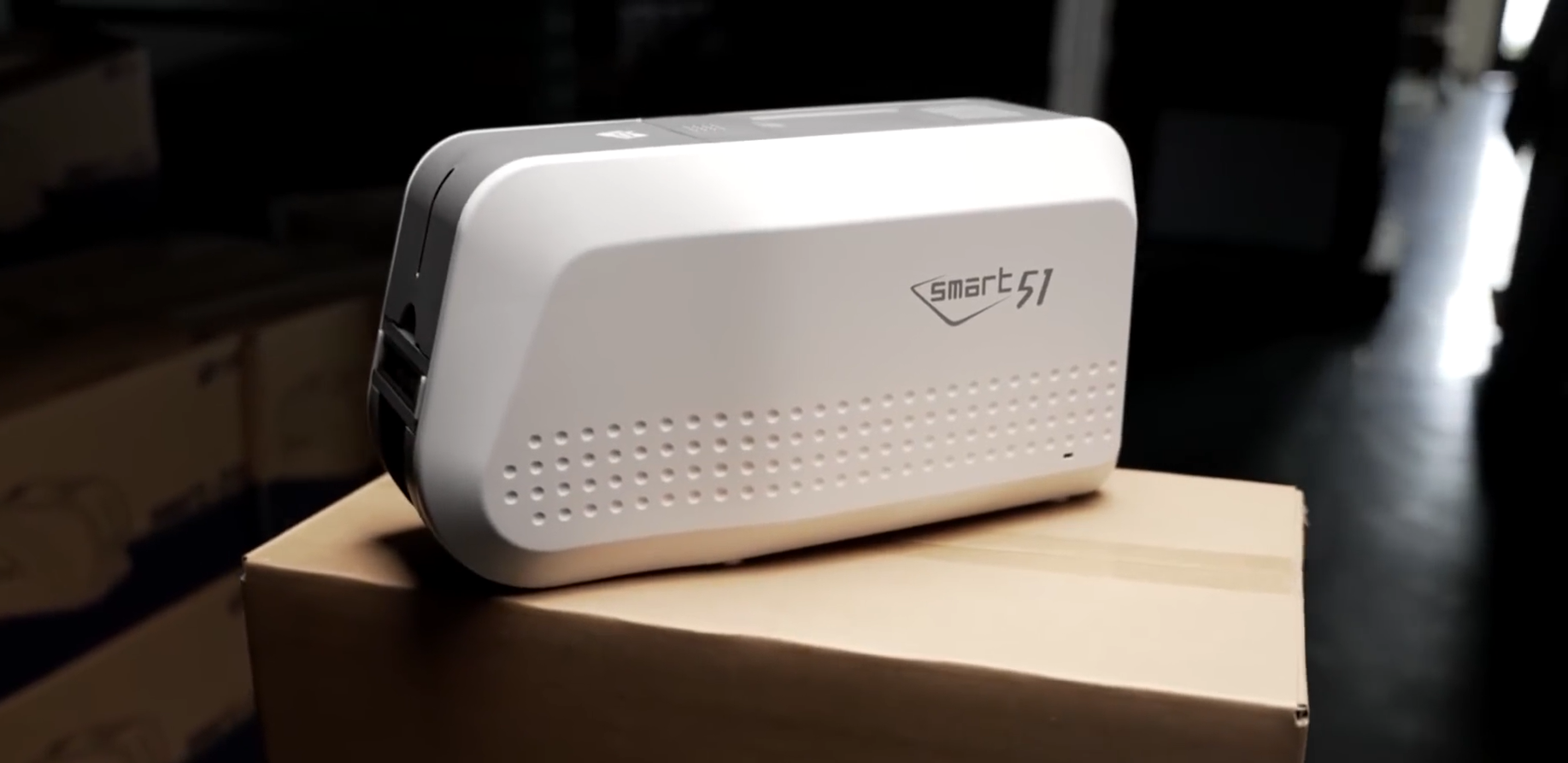

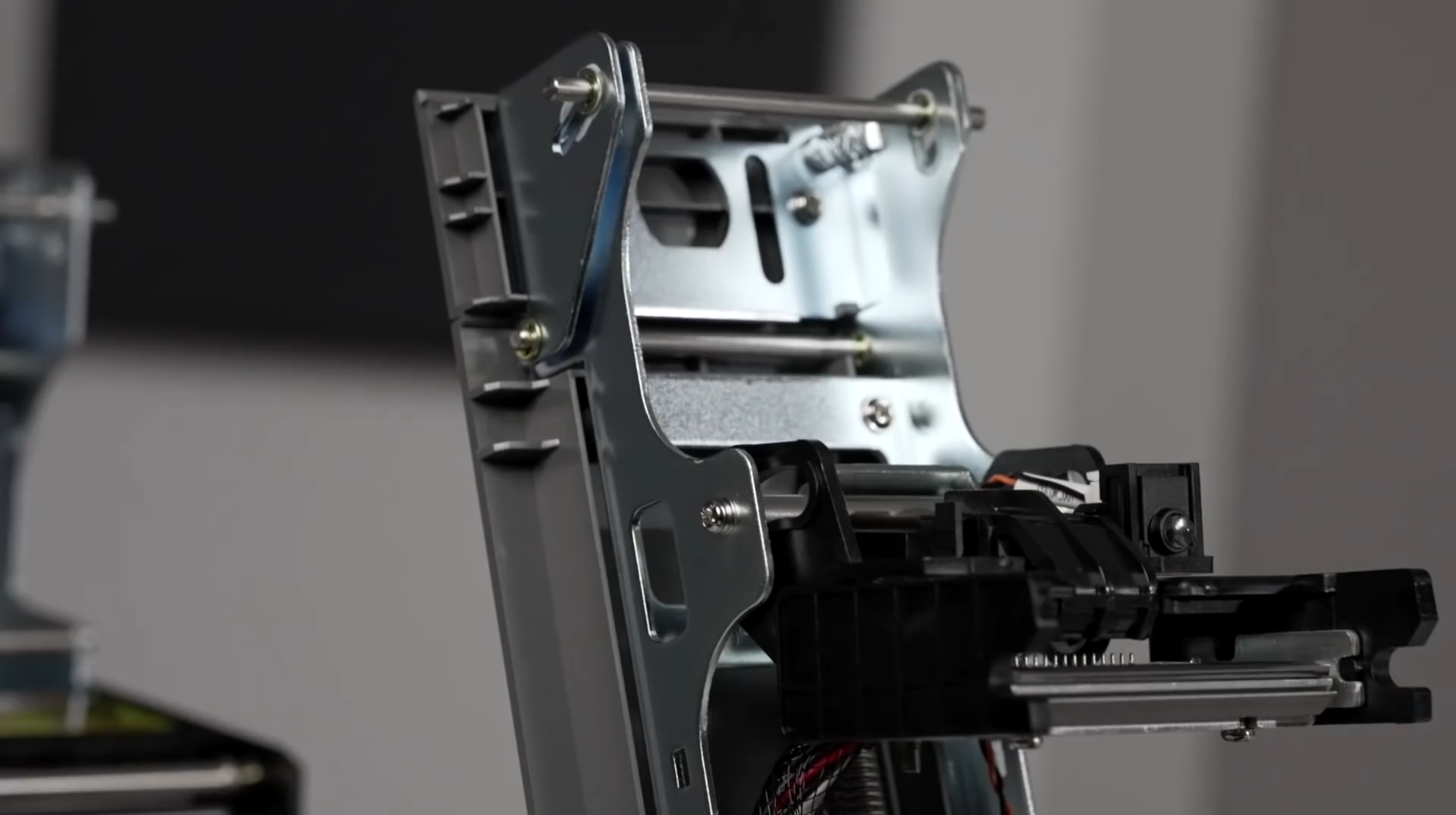

Принтер выполнен в настольном форм-факторе с металлической рамой печатающего механизма — это отличает его от пластиковых корпусов начального уровня и напрямую влияет на долговечность узла печати и стабильность позиционирования карты при печати.

Габариты и вес зависят от модификации:

• Smart 51S: 165 × 390 × 210 мм, 4,5 кг;
• Smart 51D: 165 × 498 × 210 мм, 5,2 кг;
• Smart 51L: 165 × 675 × 210 мм, 8,8 кг.

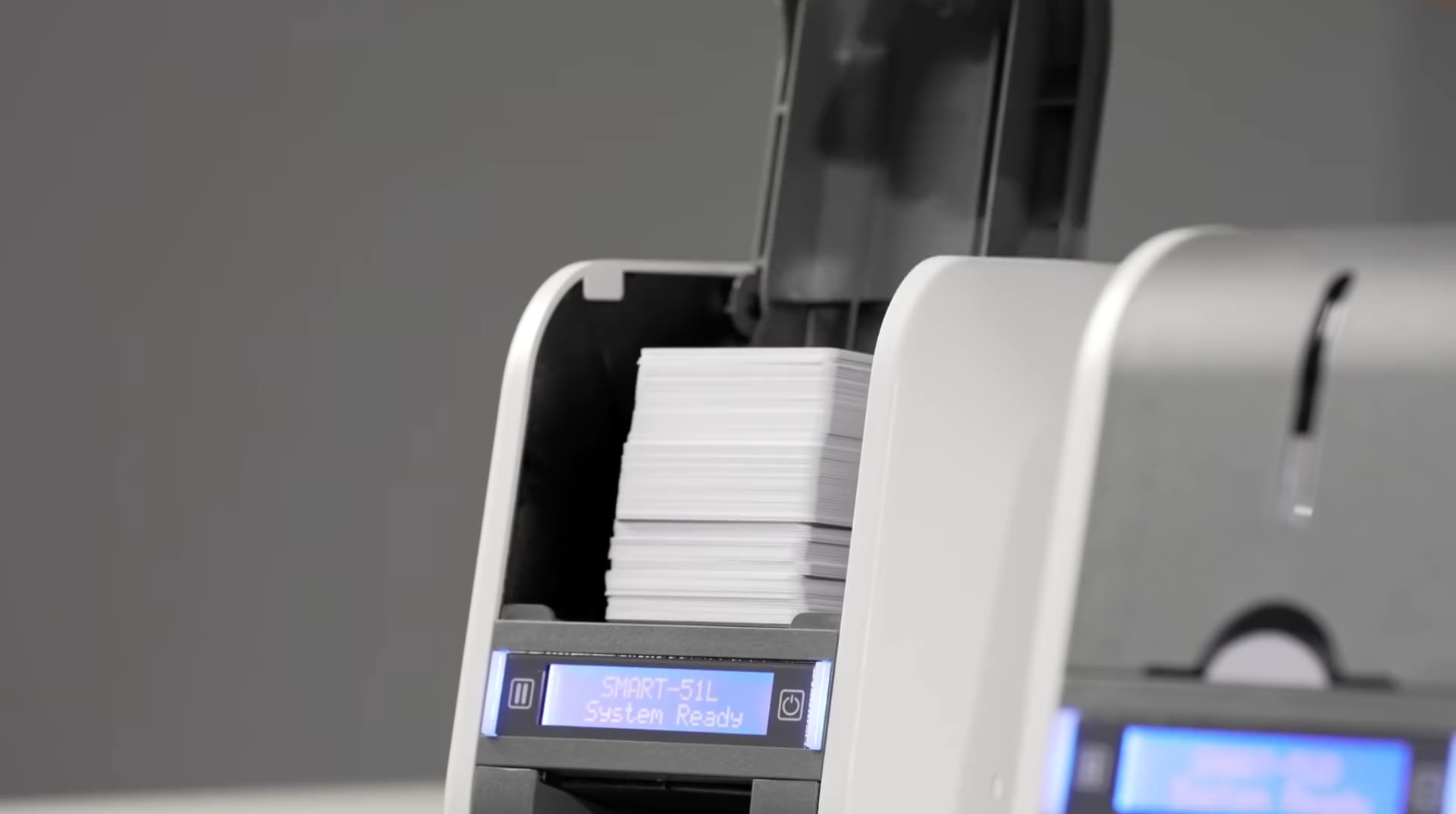

Входной лоток вмещает 100 карт в стандартной конфигурации и до 200 карт при открытой крышке. Выходной лоток рассчитан на 40 карт в базовой комплектации, а с опциональным задним накопителем — до 100 карт, что снижает частоту обслуживания при печати средних тиражей. Выходной лоток съёмный, что упрощает выемку готовых карт и очистку тракта.

Загрузка ленты для ламинирования выполнена по картриджному принципу — это ускоряет замену расходного материала и снижает риск перекоса плёнки. Управление принтером реализовано через двухстрочный ЖК-дисплей и две кнопки с индикаторами, чего достаточно для отображения статуса, ошибок и базовых настроек без подключения к компьютеру. Отдельно заявлено снижение уровня шума при печати по сравнению с предыдущей линейкой.

Для защиты расходных материалов и загруженных карт предусмотрен физический замок на входной лоток, ленту и плёнку ламинирования (опция), а также слот для замка Kensington.

Технология печати и цветность

Печать реализована по сублимационной технологии. Односторонняя печать доступна на всех модификациях; двусторонняя печать реализована через модуль флиппера — на Smart 51D он установлен по умолчанию, на Smart 51L — установлен вместе с ламинатором, на Smart 51S — доступен как опция. Поддерживается как полноцветная печать (палитра YMCKO и её варианты), так и монохромная печать одним цветом ленты.

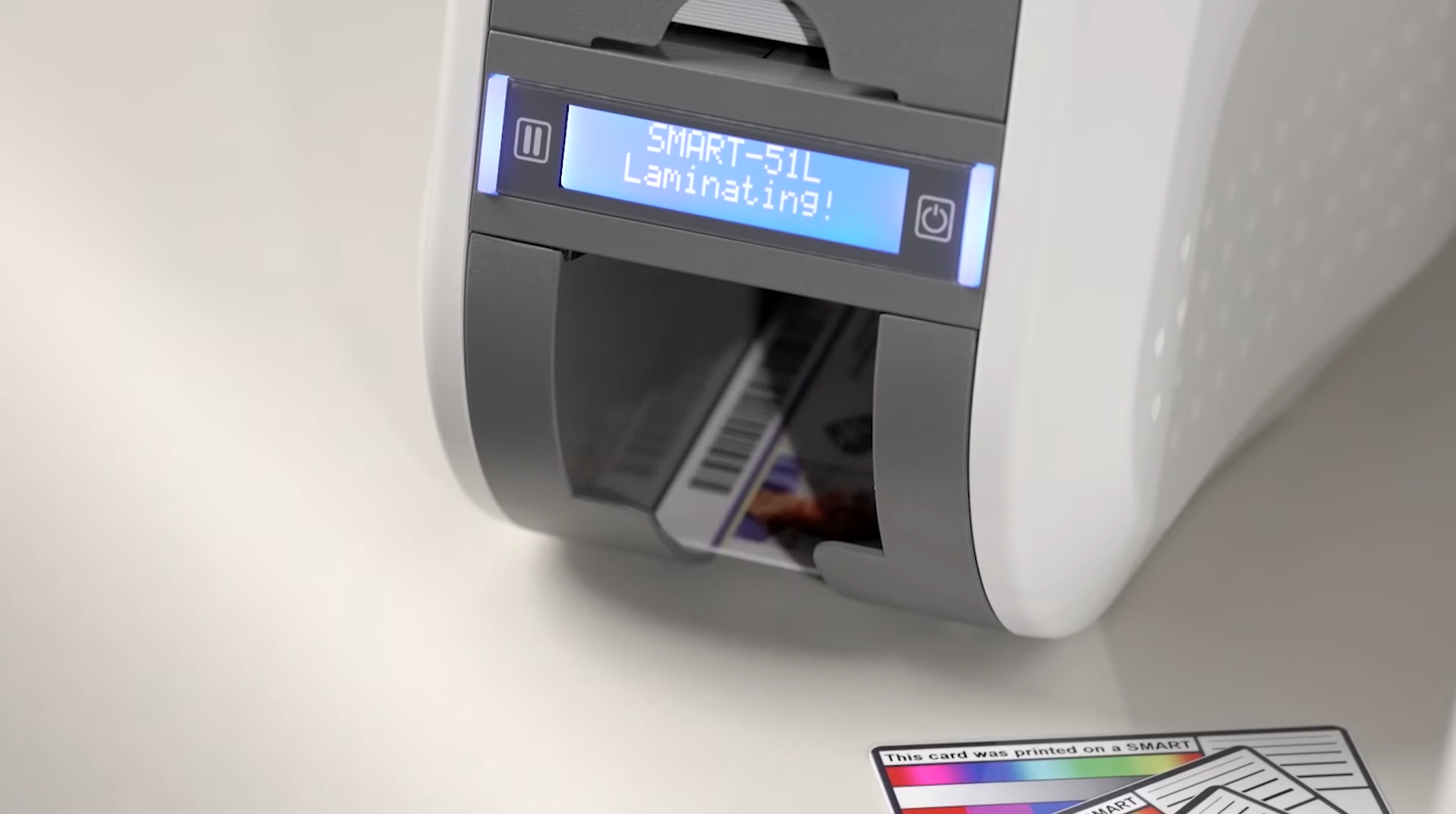

Модель Smart 51L дополнительно поддерживает нанесение защитного ламинирующего слоя, включая голографическую защитную плёнку и прозрачную защитную плёнку, что актуально для карт с повышенными требованиями к защите от подделки и механическому износу — банковских карт, удостоверений и государственных документов.

Качество печати

Базовое разрешение печати — 300 dpi для цветной и монохромной печати с краем изображения до края карты. Для монохромной печати дополнительно поддерживаются повышенные разрешения 600 и 1200 dpi, что важно для чёткой печати мелкого текста, штрихкодов и высококонтрастной графики одним цветом.

Заявленная технология обработки изображения повышает резкость и цветопередачу при печати фотографий и градиентов по сравнению с предыдущим поколением платформы. Производитель не публикует отдельных числовых показателей устойчивости отпечатка к истиранию или ультрафиолетовому излучению — при необходимости таких данных стоит запрашивать их отдельно или полагаться на характеристики выбранной ламинирующей плёнки, поскольку именно ламинирование, а не сама печать, определяет стойкость карты к механическому и световому воздействию.

Скорость печати и производительность

Паспортные показатели скорости печати зависят от режима и модификации:

• монохромная печать: 5 сек/карту, до 720 карт в час — одинаково для всех модификаций;
• цветная односторонняя печать (лента YMCKO, режим печати «лицо-в лицо-из»): до 17 сек/карту, до 212 карт в час;
• цветная односторонняя печать (лента YMCKO, режим «лицо-в оборот-из», совмещённый цикл): до 16 сек/карту, до 225 карт в час;
• цветная двусторонняя печать (лента YMCKOK, только Smart 51L): до 22 сек/карту, до 164 карт в час.

Для модификации Smart 51L отдельно нормируется скорость ламинирования: при одновременном нанесении ламинирующей плёнки с одной стороны — 22 сек/карту (лента YMCK) или 32 сек/карту (YMCKK), при последовательном нанесении «по одной карте» — 43 и 53 сек/карту соответственно.

Указанные цифры — паспортные показатели самой печати. Реальная производительность в проекте всегда ниже, поскольку кодирование магнитной полосы, контактного или бесконтактного чипа выполняется как отдельный шаг цикла и добавляет время на каждую карту, а плотная заливка фона увеличивает время сублимации по сравнению с текстовыми макетами. При расчёте пропускной способности участка персонализации карт эти факторы стоит закладывать отдельно, а не опираться только на паспортную скорость печати.

Поддерживаемые материалы и толщина карт

Принтер работает с картами из ПВХ, PET и композитного ПВХ, толщиной от 0,38 до 1,0 мм (карты стандарта CR-80). Отдельно заявлена поддержка печати на прозрачных картах с магнитной полосой — нишевый, но востребованный вариант для карт с повышенной защитой от визуального копирования.

Расходные материалы по красящим лентам:

• YMCKO — 250 отпечатков на ролик, полноцветная лента со смоляным чёрным и защитным слоем;
• YMCKOK — 200 отпечатков на ролик, полноцветная лента с дополнительным чёрным для печати на обороте;
• YMCFKO — 200 отпечатков на ролик, полноцветная лента с УФ-панелью;
• YMCPKO — 200 отпечатков на ролик, полноцветная лента с перламутровой панелью;
• HYMCKO — 350 отпечатков на ролик, полноцветная лента уменьшенного полу-панельного формата;
• монохромные ленты KO и BO — по 600 отпечатков на ролик;
• монохромные ленты одного цвета (чёрный, белый, синий, красный, металлик золото, металлик серебро, ленты для скретч-панели) — по 1200 отпечатков на ролик.

Для ламинирования (модификация Smart 51L) доступны голографическая защитная плёнка и прозрачная защитная плёнка — по 250 карт на ролик.

Возможности кодирования

Принтер поддерживает три независимых контура кодирования:

• магнитная полоса — стандарт ISO 7811, чтение и запись дорожек I, II и III, режимы HiCo и LoCo, а также совместимость с JIS II; кодирование выполняется с лицевой стороны карты, опционально доступна верхняя укладка модуля кодирования;
• контактные чипы — программирование по стандарту ISO 7816 в формате ID-1;
• бесконтактные чипы — модуль RFID-кодирования с поддержкой MIFARE, ISO 14443 типов A и B, ISO 15693, DESFire и iCLASS.

Совмещение печати и кодирования в одном цикле выпуска карты — стандартный режим работы принтера, что важно для сценариев мгновенного выпуска карт доступа или банковских карт непосредственно на месте.

Производительность и ресурс

Производитель заявляет гарантию 2 года на принтер. Металлическая рама печатающего механизма служит основным фактором долговременной стабильности узла печати — это особенно важно при постоянной эксплуатации в режиме, близком к паспортной скорости печати.

Автоматическая подача карт снижает риск ошибок оператора при загрузке. Для защиты от несанкционированного доступа к загруженным картам, ленте и плёнке предусмотрен опциональный физический замок. Заявленный диапазон условий эксплуатации — температура 15–35 °C и влажность 35–70 %, что соответствует типовым офисным помещениям без дополнительного климатического контроля.

Удобство эксплуатации и обслуживания

Замена ленты для ламинирования выполняется картриджным способом, без необходимости заправки плёнки вручную. Увеличенная ёмкость входного лотка (до 200 карт при открытой крышке) снижает частоту дозагрузки при печати средних тиражей. Съёмный выходной лоток упрощает как выемку готовых карт, так и доступ к тракту для очистки.

Индикация состояния и базовых ошибок выводится на дисплей, что позволяет оператору быстро понять причину остановки принтера без обращения к компьютеру. Снижение уровня шума при печати актуально при размещении принтера в общем помещении с сотрудниками.

Интерфейсы подключения и интеграция

Базовый интерфейс подключения — USB, доступный на всех модификациях. Проводной Ethernet доступен в зависимости от модификации — это стоит учитывать, если принтер планируется включать в сетевую инфраструктуру предприятия для централизованного управления очередью печати и мониторинга статуса устройства.

Совместимость с программным обеспечением

Принтер поддерживается на уровне драйверов для Windows 7/8/10, Mac OS и Linux, что закрывает большинство типовых конфигураций корпоративных рабочих мест и серверов печати. Драйверная модель печати совместима со сторонним программным обеспечением для дизайна карт и персонализации, которое используется заказчиком для формирования макетов с переменными данными, фотографией и штрихкодами и их передачи на печать и кодирование.

Комплектация и аксессуары

В базовую комплектацию входит сам принтер, кабель USB и блок питания.

Из аксессуаров и опций, расширяющих функциональность платформы:

• модуль флиппера для перехода на дуплексную печать (на Smart 51S — опция, на Smart 51D и Smart 51L — установлен с завода);
• модуль ламинатора для нанесения защитной плёнки (заводская установка на Smart 51L);
• задний накопитель выходного лотка на 100 карт;
• одиночный подающий лоток для точечной печати единичных карт вне очереди основного тиража;
• модуль Ethernet для сетевого подключения.

Реальный сценарий работы

Типовой сценарий выпуска пропуска сотрудника выглядит следующим образом: оператор формирует макет карты с фотографией и переменными полями в программе персонализации, после чего задание одновременно уходит на печать изображения и на кодирование бесконтактного чипа доступа. По завершении цикла готовая карта автоматически поступает в выходной лоток, а принтер переходит к следующей карте очереди без вмешательства оператора.

Время выпуска одной карты складывается из времени печати и времени кодирования чипа, которое выполняется параллельно с частью цикла печати, но не полностью его перекрывает. Для оценки тиража в 200 карт можно ориентироваться на паспортную скорость печати: при односторонней цветной печати в совмещённом режиме (225 карт/час) тираж в 200 карт печатается примерно за 53 минуты, при двусторонней цветной печати на Smart 51L (164 карты/час) — примерно за 73 минуты. На практике фактическое время будет немного выше расчётного за счёт кодирования чипов и плотности заливки макета, поэтому при планировании тиража в 200 карт разумно закладывать запас в 15–20 % к паспортному расчёту.

Плюсы модели

• металлическая рама печатающего механизма как фактор долговременной стабильности узла печати;
• модульная архитектура — флиппер и ламинатор можно добавить по мере роста требований проекта, не меняя принтер целиком;
• широкий охват стандартов кодирования в одном устройстве — магнитная полоса, контактный чип, бесконтактный чип с поддержкой основных технологий рынка;
• увеличенная ёмкость входного лотка и картриджная загрузка ламинирующей плёнки, снижающие трудозатраты на обслуживание;
• гарантия производителя 2 года.

Минусы и ограничения

• базовая модификация Smart 51S печатает только с одной стороны — дуплекс требует установки модуля флиппера отдельно;
• ламинирование доступно только на старшей модификации Smart 51L, что увеличивает и стоимость устройства, и время цикла выпуска карты;
• Ethernet не входит в базовую комплектацию всех модификаций;
• ёмкость ленты для части полноцветных вариантов (с УФ-панелью, перламутром, задней печатью) ограничена 200 отпечатками на ролик, что при больших тиражах увеличивает частоту замены расходников;
• максимальная толщина карты 1,0 мм ограничивает применение с нестандартными жёсткими картами большей толщины.

Для кого подходит модель

Smart 51 в базовой конфигурации подходит малому и среднему бизнесу с задачей выпуска пропусков и карт лояльности без изначальной необходимости в дуплексе и ламинировании. Модификации Smart 51D и Smart 51L закрывают потребности отделов кадров и служб безопасности крупных организаций с численностью сотрудников от нескольких сотен, учебных заведений, выпускающих студенческие билеты, а также банков и организаций, которым требуется двусторонняя печать с ламинированием и кодированием чипа для защищённых карт и карт мгновенной выдачи. Модульность платформы также делает её удобным выбором для сервисных компаний и бюро персонализации карт, которым нужно гибко подбирать конфигурацию под разные заказы на одном и том же аппаратном семействе.
