Zebra ZC300 принтер пластиковых карт

Zebra ZC300 — настольный принтер прямой термосублимационной печати на пластиковых картах, рассчитанный на персонализацию идентификационных, платёжных и дисконтных карт в корпоративном сегменте. На сайте Inter iD модель представлена в 8 модификациях, различающихся стороной печати (одно- или двусторонняя), составом модулей кодирования и наличием модуля Wi-Fi, поэтому при выборе конкретной комплектации стоит соотносить задачи с этими параметрами.

Для каких задач подходит модель

ZC300 закрывает типовые сценарии карточной персонализации B2B-сегмента: печать и выдачу бейджей сотрудников и идентификационных карт для контроля доступа, выпуск банковских, транспортных, клубных и дисконтных карт, изготовление студенческих билетов и пропусков, а также кодирование магнитной полосы, контактных и бесконтактных чипов. Отдельное направление — печать карт лояльности и подарочных карт, где важны как качество цветной печати, так и скорость обработки партии.

Конструкция и внешний вид

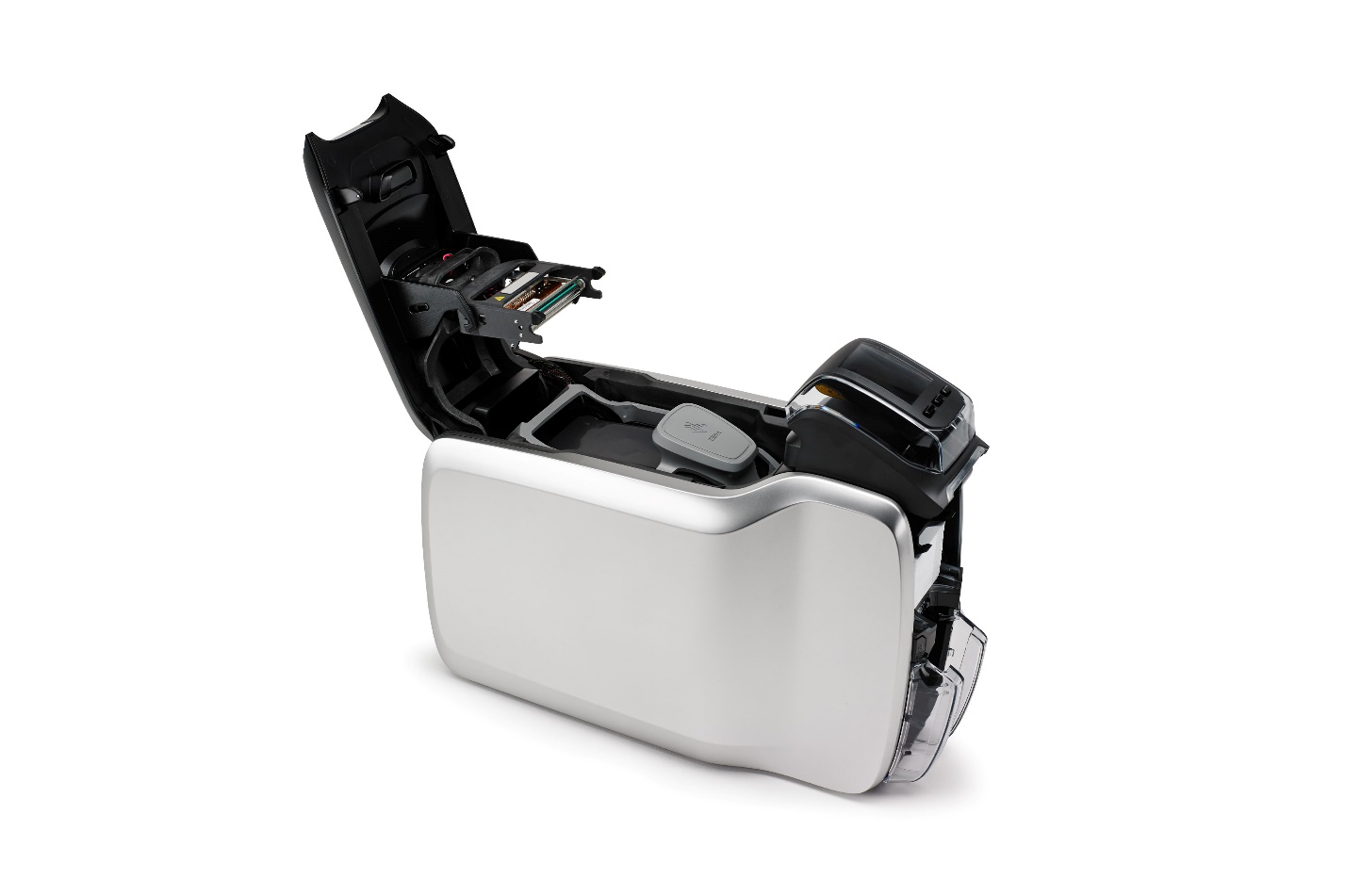

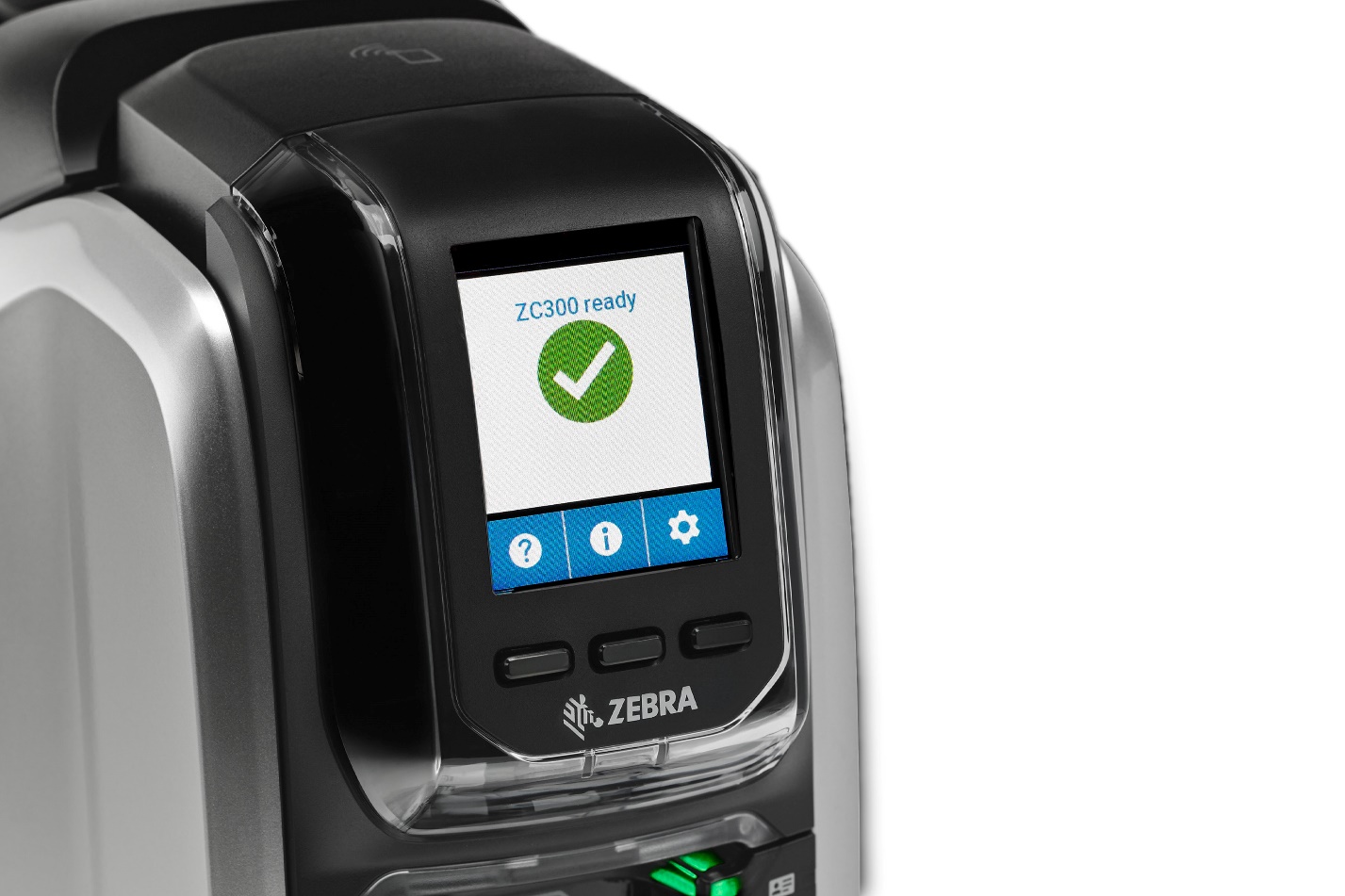

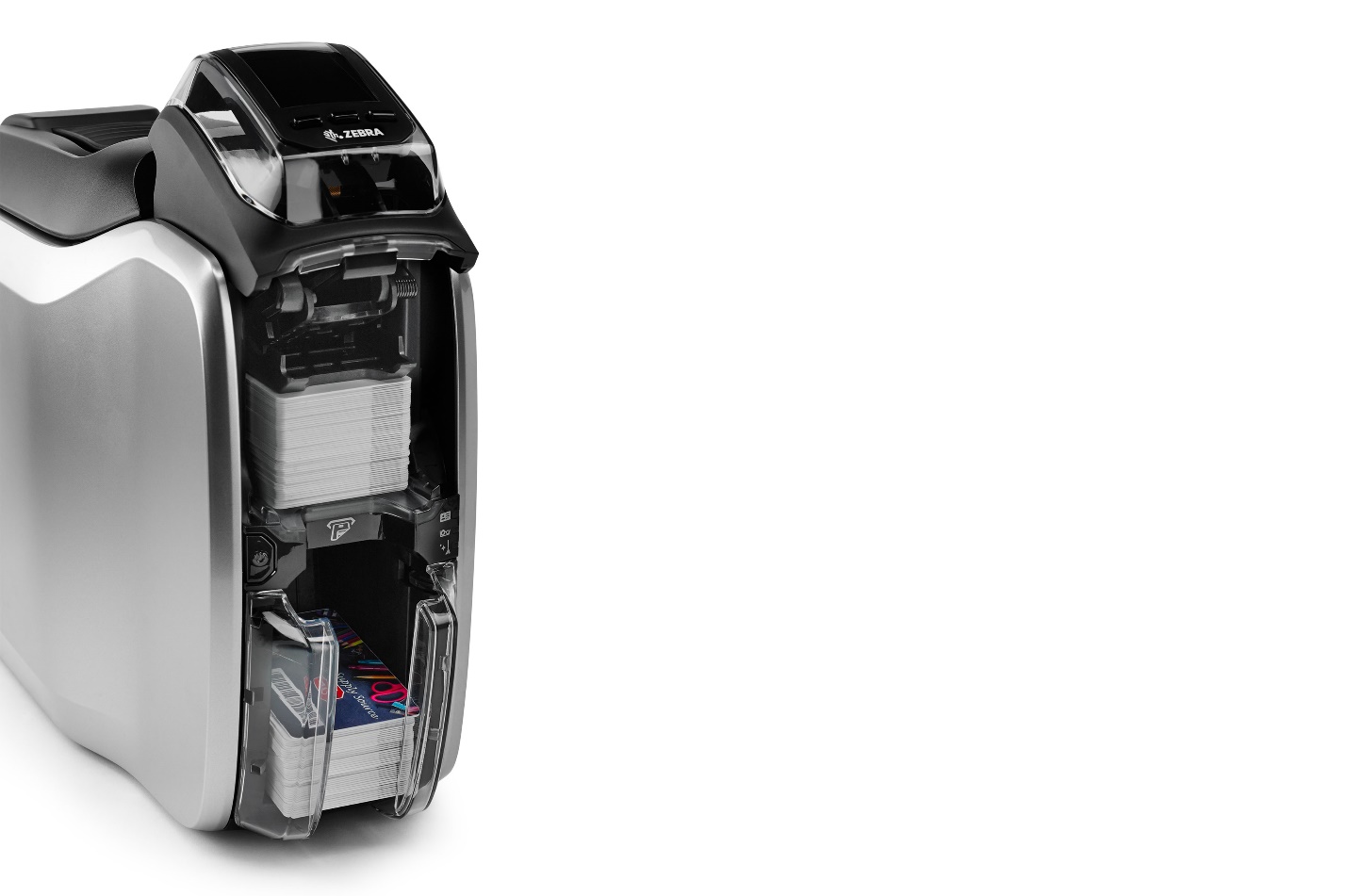

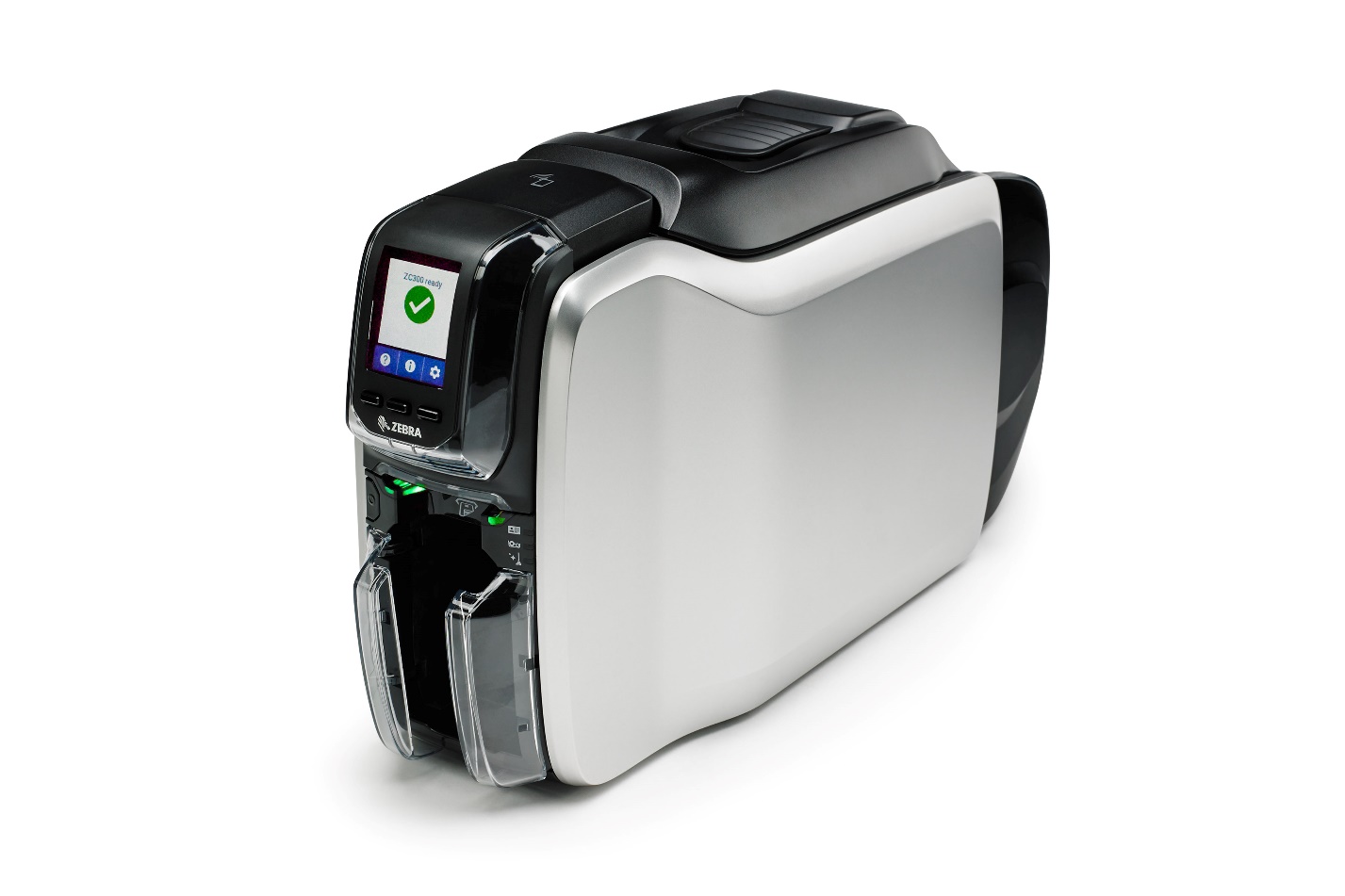

Принтер выполнен в настольном форм-факторе с компактным корпусом: габариты односторонней модели составляют 258 × 157 × 383 мм, двусторонней — 258 × 157 × 468 мм за счёт встроенного механизма переворота карты. Масса — 4,0 кг для односторонней версии и 4,4 кг для двусторонней. Входной и выходной лотки рассчитаны на 100 карт толщиной 30 мил каждый; отдельного заводского варианта с лотками увеличенной ёмкости для ZC300 производитель не предлагает. Доступ к печатающей головке и чистящему ролику организован через верхнюю крышку — ролик очистки интегрирован непосредственно в картридж с красящей лентой и заменяется автоматически при каждой замене ленты. Индикация состояния реализована через цветной графический ЖК-дисплей и три двухцветных светодиодных индикатора; при этом ручная подача карты сопровождается световой направляющей, которая визуально указывает, куда и как вставить карту.

Технология печати и цветопередача

В основе — метод прямой термосублимационной печати на карту. Принтер поддерживает как полноцветную, так и монохромную печать, в одно- и двусторонних модификациях. Печать выполняется от края до края на картах стандарта CR-80. Защитный слой изображения формируется за счёт финишной панели O в составе ленты YMCKO — модуля ламинации в конструкции принтера не предусмотрено, поэтому для карт с повышенными требованиями к сроку службы покрытия стоит рассматривать линейку долговечных лент Zebra либо внешнюю ламинацию.

Качество печати

Разрешение печати — 300 точек на дюйм (300 dpi), что обеспечивает чёткую передачу мелкого текста, фотографий и линейных или двумерных штрихкодов. Максимальная область изображения — 1006 × 640 пикселей. Данные по устойчивости отпечатка к истиранию и ультрафиолетовому излучению производитель отдельно не раскрывает — базовую защиту обеспечивает лаковая панель O в составе ленты YMCKO, наносимая в том же проходе печати.

Скорость печати и производительность

Заявленная производительность при пакетной печати через USB составляет: 900 карт/час в монохромном режиме при односторонней печати, 200 карт/час при полноцветной односторонней печати YMCKO, 450 карт/час при монохромной двусторонней печати и 140 карт/час при полноцветной двусторонней печати YMCKOK. Производитель уточняет, что фактическое время зависит от конфигурации компьютера, к которому подключён принтер. На практике реальная производительность партии оказывается ниже паспортных значений, если в задание включено кодирование чипа или магнитной полосы — эти операции выполняются в том же проходе, но добавляют несколько секунд на карту, особенно при заполнении карты сложной плотной заливкой.

Поддерживаемые материалы и толщина карт

Принтер работает с картами толщиной от 10 до 40 мил форматов CR-80 (ISO 7810 ID-1) и CR-79, изготовленными из ПВХ и ПВХ-композита, включая карты с клеевым слоем и карты с поверхностью под ручную подпись. Печать плашечным цветом или в монохромном режиме рекомендована только на картах толщиной свыше 0,5 мм (20 мил) и на картах формата CR-79. Из расходных материалов доступны цветные ленты YMCKO (ресурс 200 или 300 изображений на картридж в зависимости от исполнения), YMCKOK (200 изображений), укороченные версии ½ YMCKO (400 изображений) и ½ YMCKOKO (250 изображений), специализированные ленты KrO и KdO (по 700 изображений), а также монохромные ленты — чёрная смоляная (1500–2000 изображений в зависимости от версии), белая, красная, синяя, золотая и серебряная (по 1500 изображений). Каждый картридж оснащён встроенным чипом, который принтер распознаёт автоматически и отслеживает остаток ресурса.

Возможности кодирования

Базовый вариант кодирования — модуль магнитной полосы стандарта ISO 7811 (запись новых и перекодирование предзаписанных карт, для двусторонних моделей — запись как со стороны полосы вниз, так и вверх). В качестве модулей, устанавливаемых в полевых условиях, доступны: комбинированный модуль бесконтактного кодирования MIFARE стандарта ISO 14443 A/B и контактный энкодер ISO 7816 с сертификацией EMV уровня 1 и совместимостью PC/SC; контактная станция ISO 7816 для подключения энкодеров сторонних производителей; интеграционный комплект для установки бесконтактных энкодеров сторонних производителей; а также энкодер UHF RFID стандарта EPCglobal Gen 2. Поскольку все модули установлены последовательно по ходу движения карты, кодирование магнитной полосы и чипа выполняется в одном проходе с печатью, без дополнительных циклов протяжки.

Производительность и рабочий цикл

Ориентиром надёжности служит гарантия три года на принтер и печатающую головку, что выделяет модель на фоне многих принтеров этого класса, где головка часто покрывается отдельным, более коротким сроком. Подстраивающийся под толщину карты механизм подачи снижает риск двойного захвата и замятий при смешанной по толщине партии карт. Рабочий диапазон температур — от 15 до 35 °C при влажности 20–80 % без конденсации; карты рекомендуется хранить при 5–25 °C и влажности 35–65 % без конденсации.

Удобство эксплуатации и обслуживания

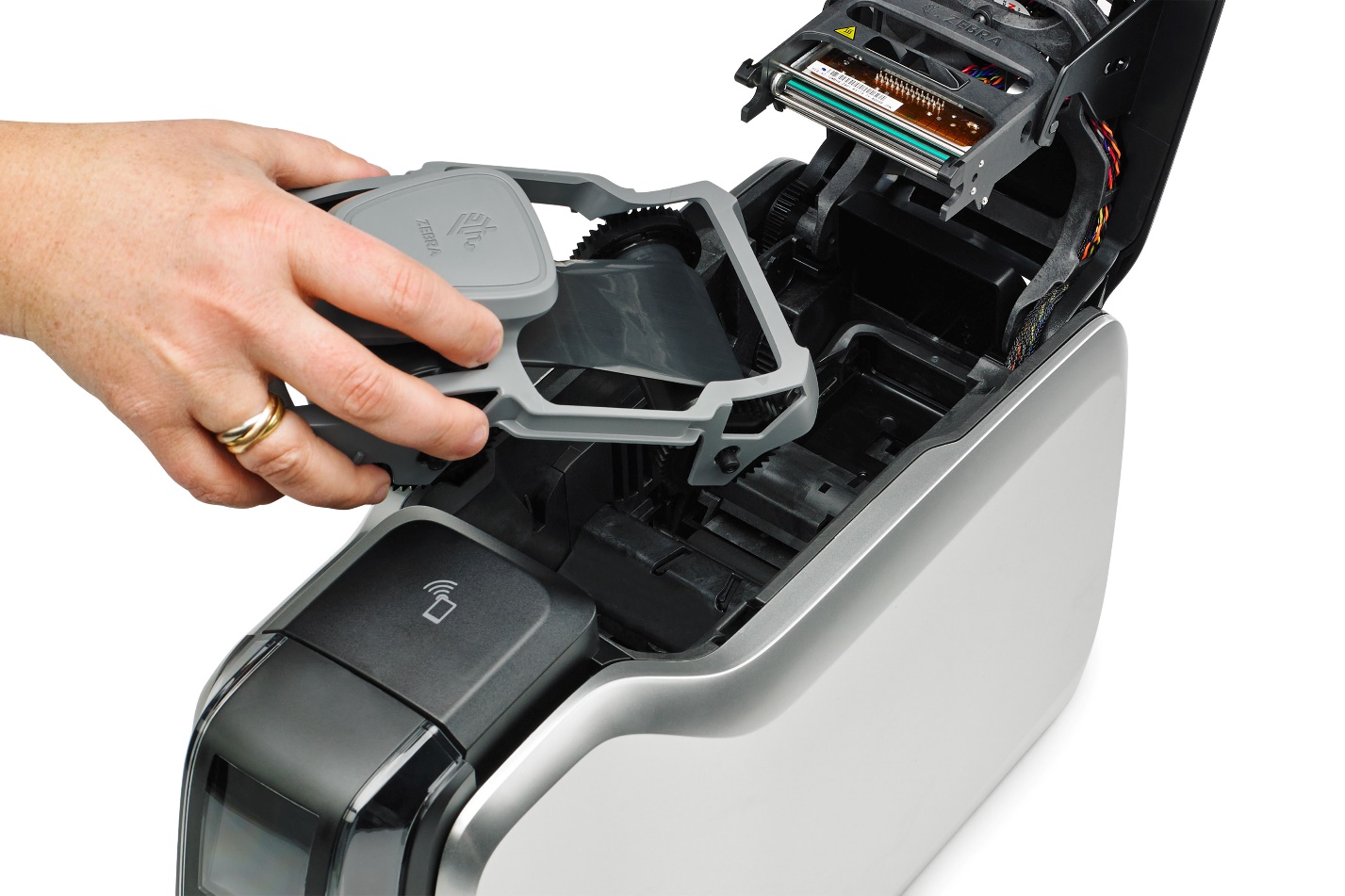

Замена красящей ленты не требует инструмента: защёлка крышки открывается одним движением, лента вставляется в единственно верном положении, а благодаря встроенному чипу принтер заранее предупреждает об окончании ресурса. Толщина карты определяется автоматически при подаче, без ручной настройки прижима. Драйвер с графическим интерфейсом группирует настройки по вкладкам и показывает визуальный предпросмотр карты, что сокращает количество тестовых распечаток при отладке макета. Плата очистки интегрирована в каждый картридж с лентой и заменяется вместе с ней; для более глубокой очистки предусмотрены отдельные наборы чистящих карт на основе изопропилового спирта — по 2 или 5 карт в комплекте, каждая рассчитана на 1000 отпечатков.

Интерфейсы подключения и интеграция

В базовой комплектации — порт USB 2.0 и встроенный Ethernet 10/100; модуль Wi-Fi стандарта 802.11ac устанавливается как опция. Поддерживаются драйверы для Windows Server 2008/2012/2016, Windows 7, 8/8.1 и 10 (32- и 64-бит), а также для Linux Ubuntu и macOS, что позволяет включать принтер в разнородную корпоративную сеть. Для централизованного управления и мониторинга парка принтеров в масштабе организации предназначено серверное решение Zebra Printer Profile Manager Enterprise, которое поддерживает линейки ZC100 и ZC300. Дополнительно на корпусе установлена метка Print Touch для быстрого доступа к документации и инструкциям по обслуживанию через мобильное устройство.

Совместимость с программным обеспечением

В комплекте поставляется программа дизайна карт CardStudio базовой редакции — она закрывает типовые задачи вёрстки макета, привязки полей к базе данных и управления кодированием. Для интеграции принтера в собственные HR-системы, системы контроля доступа или банковский софт предусмотрен мультиплатформенный SDK на базе Link-OS с поддержкой Windows (C#/.NET), Java, а также единый пакет разработки для Android. Совместимость модуля кодирования со стандартом PC/SC упрощает интеграцию с типовым промежуточным ПО для смарт-карт, применяемым в банковских и пропускных системах.

Комплектация и аксессуары

В стандартную поставку входят сам принтер, кабель USB, блок питания с кабелем, стартовый картридж с красящей лентой (со встроенным чистящим роликом) и ссылка на загрузку драйверов и программы CardStudio. Из аксессуаров отдельно доступны наборы чистящих карт (2 или 5 штук), модуль переворота карты для организации двусторонней печати (устанавливается в полевых условиях на односторонние модели), контейнер для отбракованных карт на 10 штук (входит в стандартную поставку двусторонних моделей) и запираемый корпус для установки в местах с открытым доступом (устанавливается в полевых условиях). Слот замка Kensington предусмотрен конструктивно на всех модификациях. В каталоге Inter iD представлено 8 модификаций принтера — они отличаются стороной печати, набором предустановленных модулей кодирования и наличием Wi-Fi, что позволяет подобрать конфигурацию под конкретный сценарий, не переплачивая за функции, которые не будут востребованы.

Реальный сценарий работы

Типовой рабочий процесс выглядит так: оператор открывает шаблон пропуска в CardStudio, подгружает фотографию сотрудника и данные из базы, после чего отправляет задание на печать. Принтер выполняет полноцветный проход YMCKO с нанесением защитной панели и, поскольку станции кодирования расположены последовательно по тракту карты, параллельно записывает данные на бесконтактный чип и при необходимости кодирует магнитную полосу — без отдельного цикла прогона карты через принтер. Готовая карта автоматически выталкивается в выходной лоток, откуда её можно легко забрать. Для одной полноцветной двусторонней карты с кодированием одного бесконтактного чипа реальное время цикла обычно чуть превышает расчётное значение из паспортной производительности 140 карт/час YMCKOK за счёт нескольких секунд на операцию записи — это оценка по логике работы устройства. При этом партия из нескольких десятков карт обрабатывается стабильно благодаря подстраивающемуся под толщину карты лотку подачи, который снижает вероятность сбоев при смешанной партии.

Преимущества модели

• действительно широкий охват технологий кодирования — от магнитной полосы до MIFARE, iCLASS, Prox и UHF RFID, — доступных как модули полевой установки без замены самого принтера;
• трёхлетнюю гарантию, распространяющуюся не только на корпус принтера, но и на печатающую головку;
• обслуживание без инструмента при замене ленты и автоматическую подстройку под толщину карты;
• графический дисплей с поддержкой русского языка, упрощающий работу оператора;
• компактный корпус с минимальным требуемым зазором для установки, включая размещение под столешницей;
• и встроенные средства физической и программной защиты — замок Kensington, блокировка крышки, аутентификация принтер-хост и шифрование AES, — уместные при установке в местах с открытым доступом.

Недостатки и ограничения

• Модули контактного, бесконтактного и UHF-кодирования в части модификаций не входят в базовую комплектацию и приобретаются отдельно.
• Защита изображения ограничена лаковой панелью в составе ленты.
• Принтер работает только с оригинальными лентами Zebra.
• Ёмкость входного и выходного лотков фиксирована на уровне 100 карт без заводского варианта увеличенной ёмкости, что может потребовать более частого внимания оператора при печати крупных партий по сравнению с принтерами промышленного класса.

Кому подходит модель

ZC300 закрывает потребности организаций общего контроля доступа, выпускающих бейджи сотрудников, учебных заведений (от школ до университетских кампусов), медицинских учреждений, а также розничных и гостиничных предприятий, выпускающих карты лояльности, сезонные и гостевые пропуска. Модель подойдёт HR-подразделениям крупных компаний с постоянным потоком новых сотрудников, а также организациям, которым нужна базовая персонализация карт с контактным или бесконтактным чипом для транспортных, дисконтных или предоплаченных программ.
