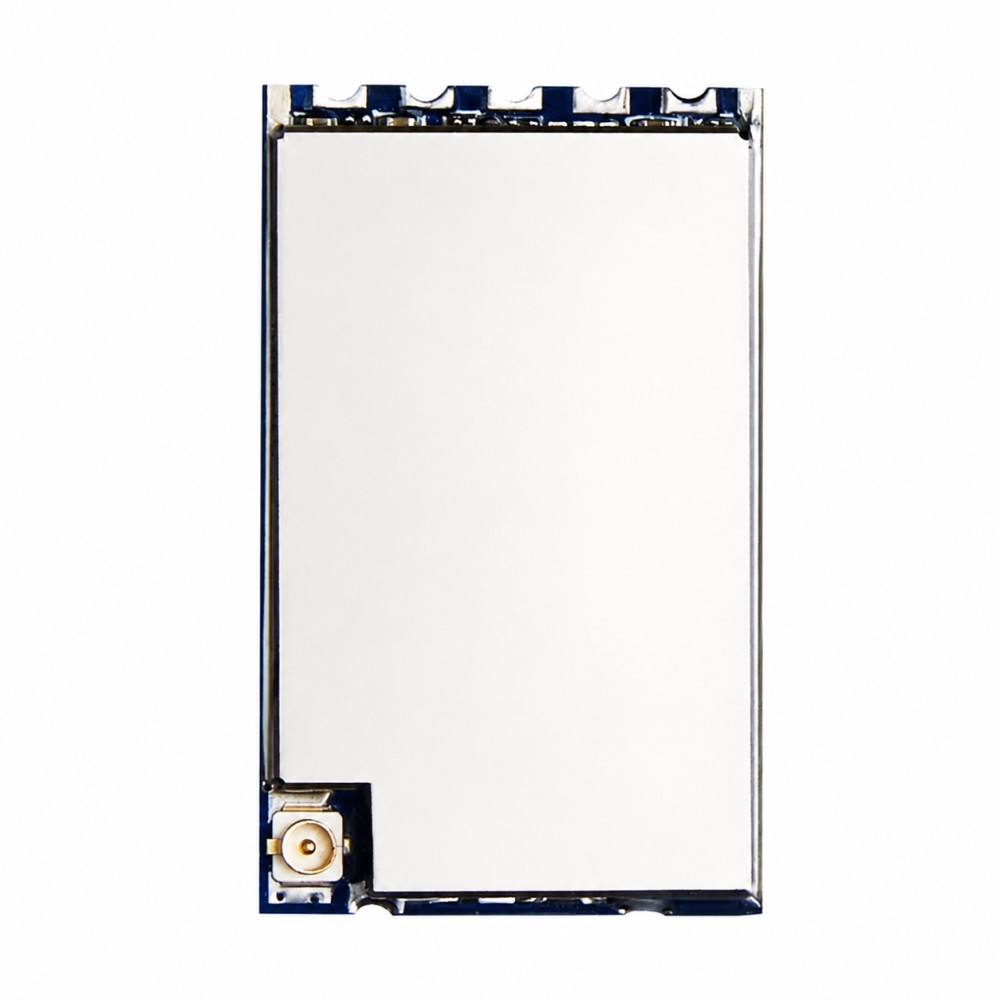

UHF RFID модуль Chainway CM-3N

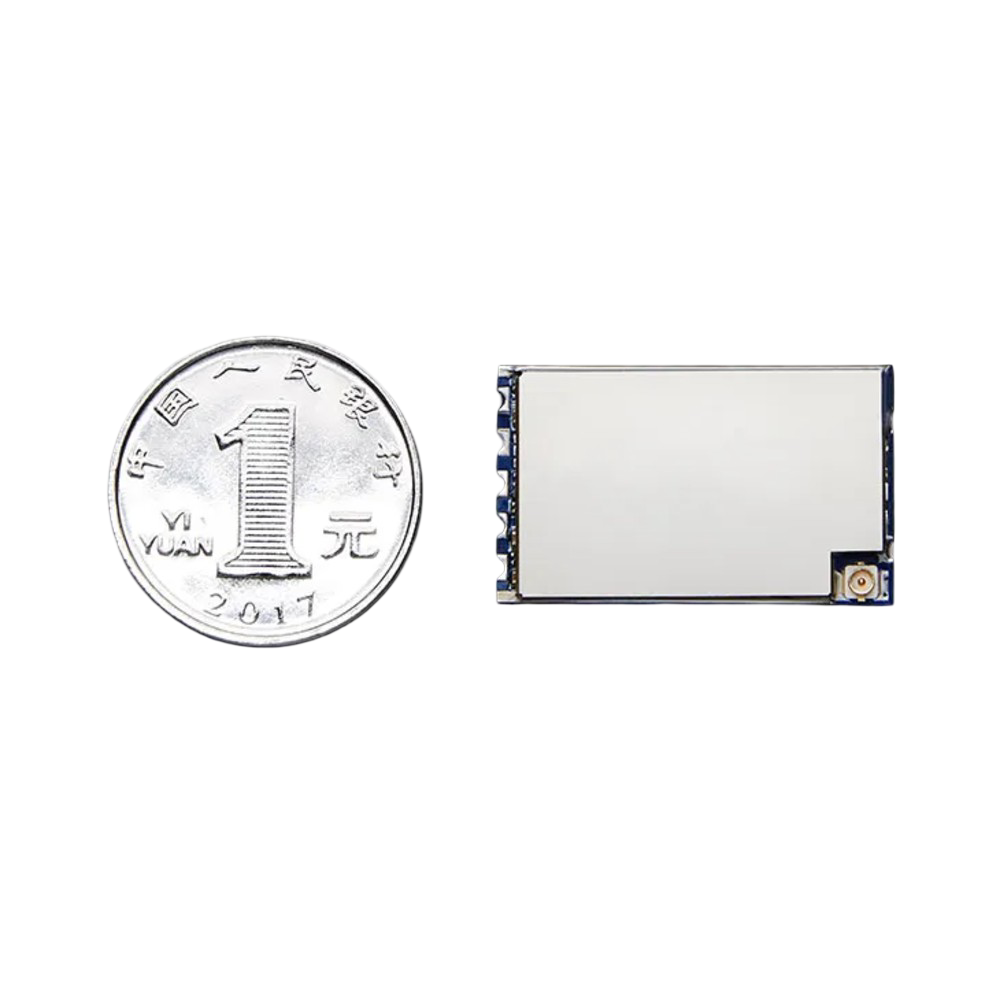

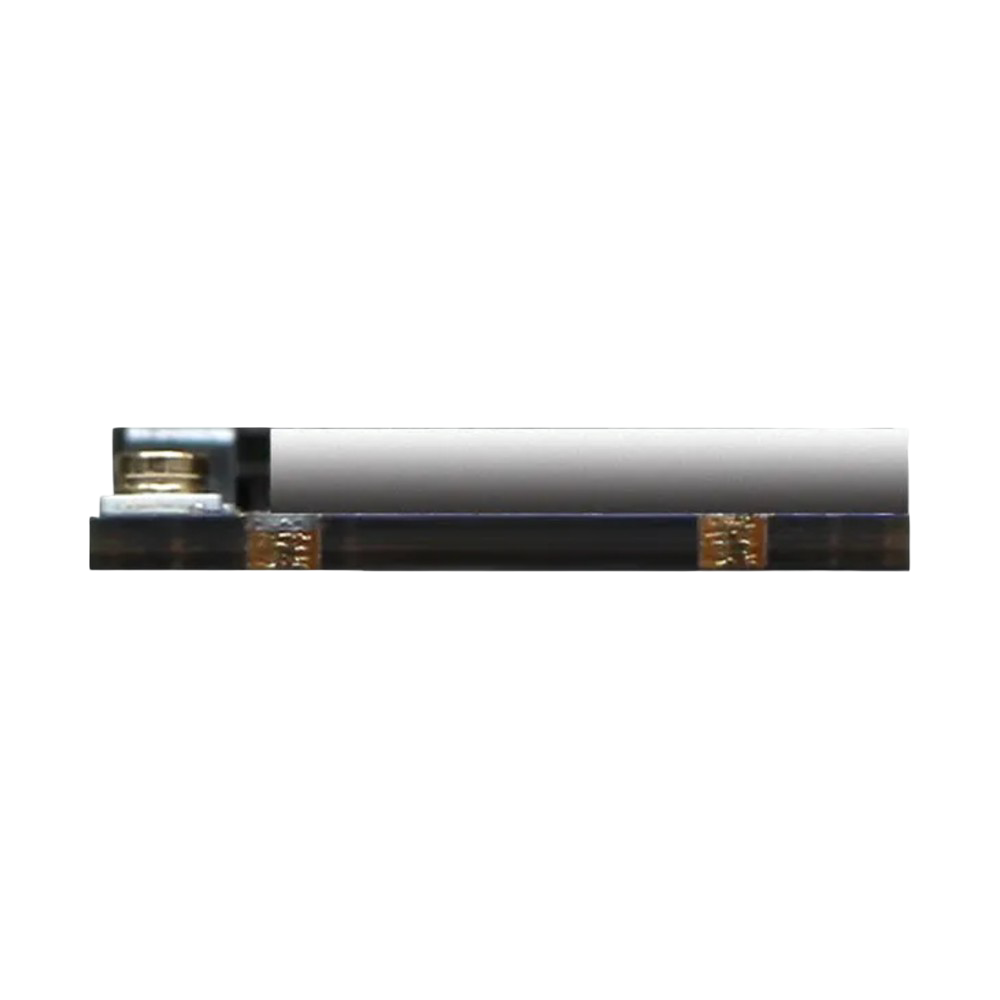

UHF RFID-модуль представляет собой компактное высокоинтегрированное решение для систем радиочастотной идентификации на базе чипов Impinj E710, E510 или E310. Благодаря размерам всего 31 × 19 × 3,1 мм и массе 3 г модуль легко интегрируется в портативные терминалы, устройства выдачи карт, многофункциональные терминалы и специализированное оборудование. Конструкция обеспечивает низкое энергопотребление, высокую стабильность работы, устойчивость к электромагнитным помехам и эффективное теплоотведение, что делает устройство оптимальным для применения в логистике, складском учете, медицинских системах и других задачах автоматической идентификации объектов.

Технические характеристики Chainway CM-3N

Модуль поддерживает протокол EPCglobal Gen2 (ISO18000-6C) и работает в диапазонах частот 865–868 МГц, 902–928 МГц и 920–925 МГц в зависимости от региона эксплуатации. Выходная мощность передатчика регулируется в диапазоне от 5 до 30 dBm с шагом 1 dB и точностью ±1 dB. Подключение антенны осуществляется через коаксиальный разъем I-PEX (U.FL-R-SMT-1). Для связи с управляющим устройством используется интерфейс UART с логическими уровнями 3,3 В TTL и скоростью передачи данных 115200 бит/с. Питание модуля осуществляется от источника постоянного напряжения 3,5–5,25 В.

Эксплуатационные параметры и производительность Chainway CM-3N

RFID-модуль обеспечивает скорость считывания более 50 меток в секунду и дальность чтения свыше 2 метров при использовании антенны 1 dBi и метки Alien 9662. Потребляемая мощность составляет 4,3 Вт при выходной мощности 27 dBm, 0,175 Вт в режиме ожидания и всего 42,5 мкВт в режиме энергосбережения. Устройство рассчитано на эксплуатацию при температуре от –25 °C до +65 °C и хранение при температуре от –40 °C до +85 °C. Допустимая относительная влажность окружающей среды составляет от 10 до 95 %, что обеспечивает надежную работу в различных промышленных и коммерческих условиях.
