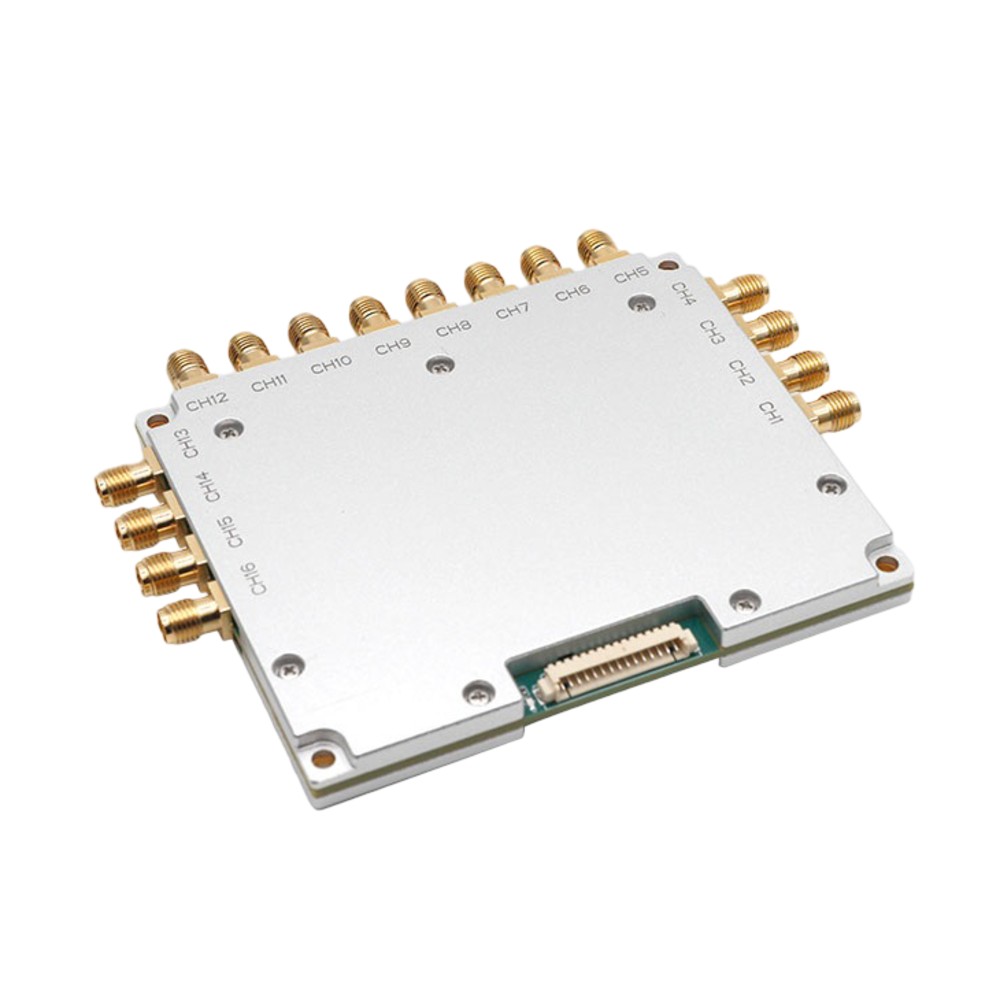

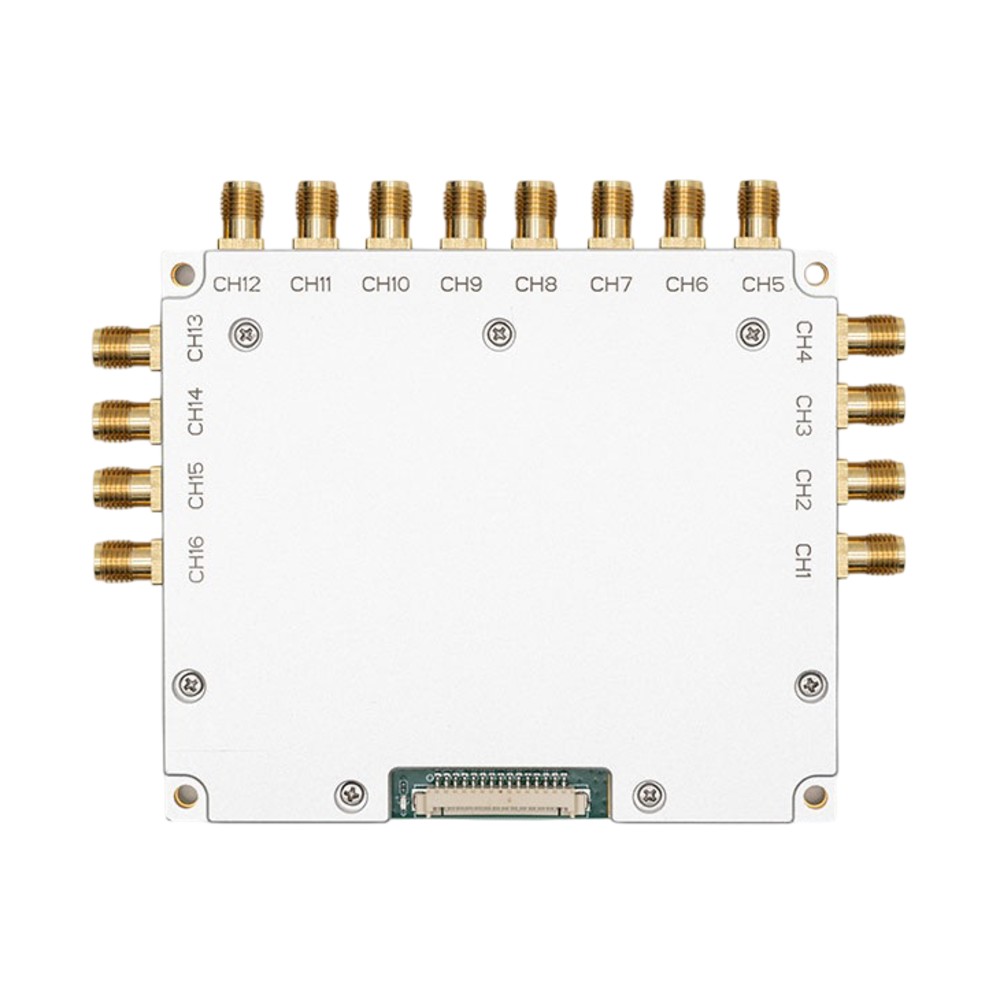

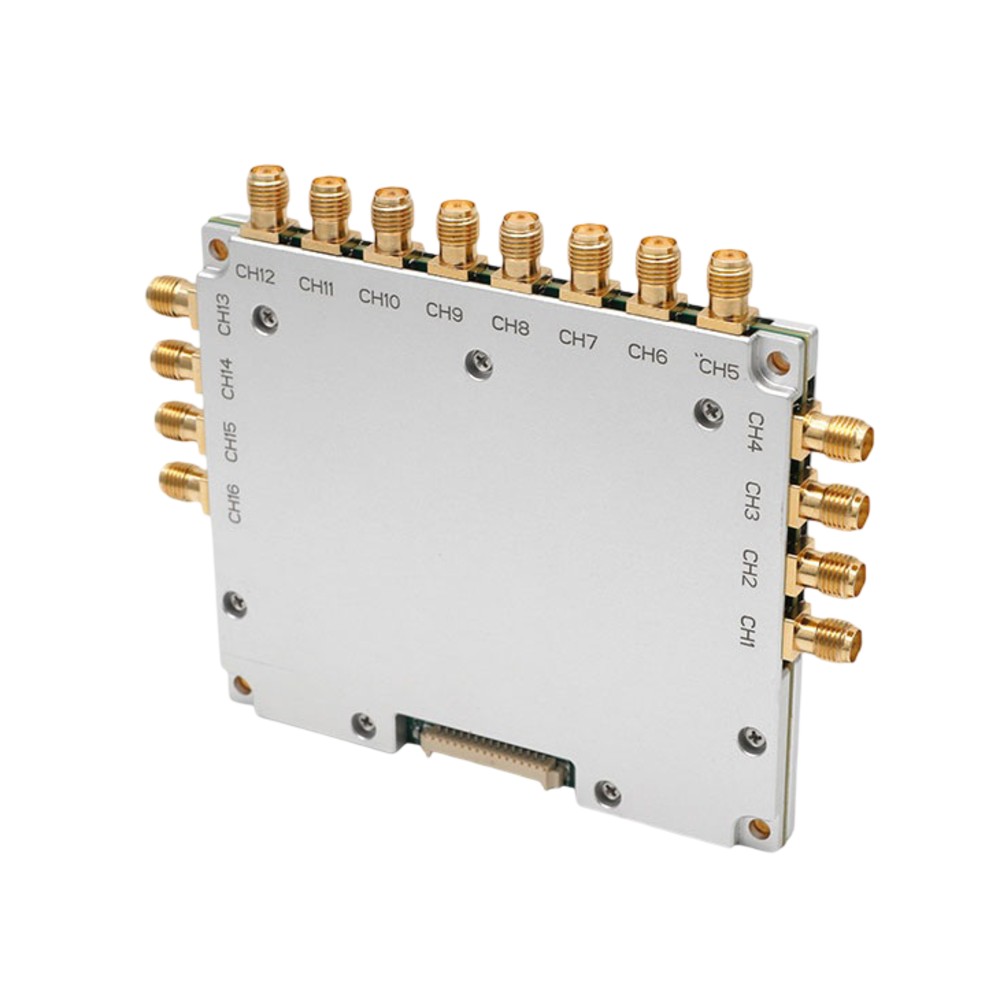

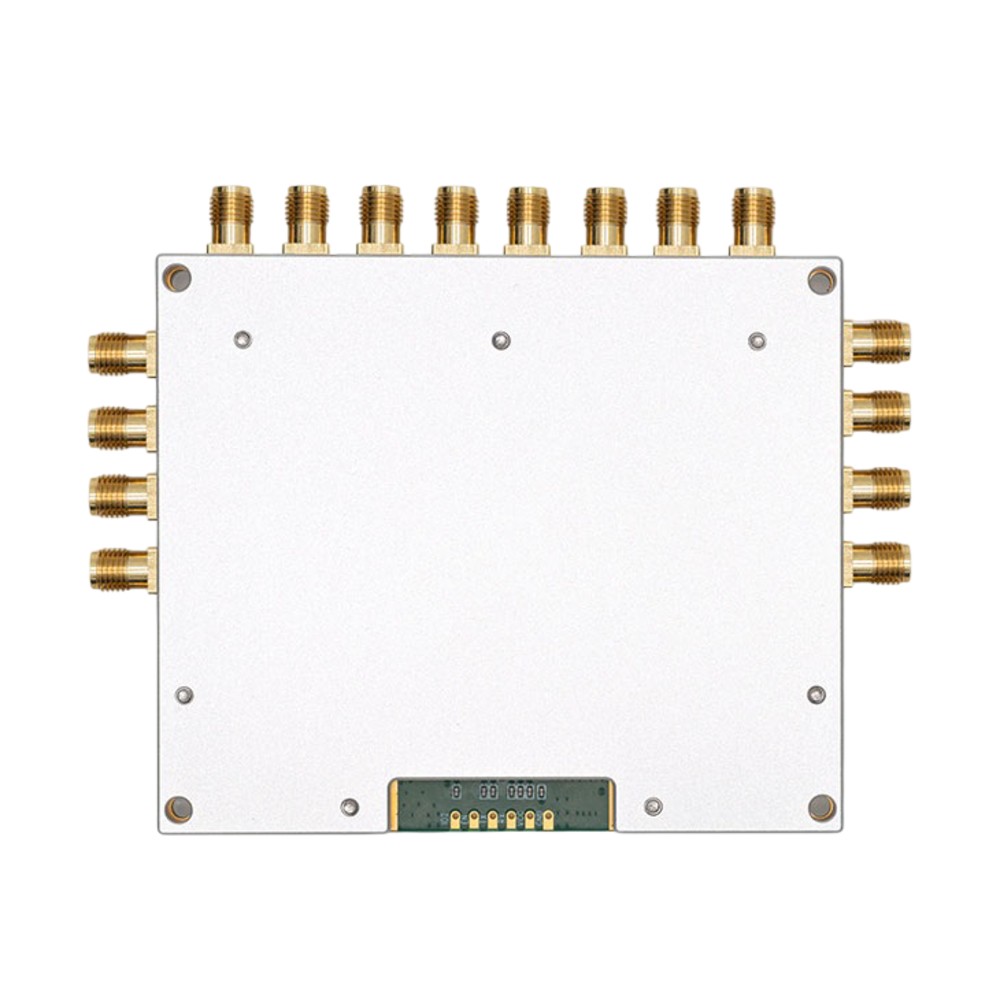

UHF RFID модуль Chainway CM710-16

16-портовый RFID-модуль Chainway CM710-16 представляет собой высокопроизводительное решение для построения масштабируемых систем радиочастотной идентификации на базе чипа Impinj E710 с поддержкой технологии Impinj Gen2X. Благодаря высокой степени интеграции, компактной конструкции и низкому энергопотреблению модуль легко интегрируется в стационарные UHF RFID-считыватели и промышленное оборудование. Устройство отличается высокой надежностью, устойчивостью к электромагнитным помехам и эффективным теплоотведением, что обеспечивает стабильную работу в режиме непрерывной эксплуатации. Модуль предназначен для применения в складской логистике, автоматизации производства, управлении товарными потоками, розничной торговле и других сферах, требующих одновременной работы с большим количеством антенн и RFID-меток.

Технические характеристики Chainway CM710-16

Модуль поддерживает протокол EPCglobal Gen2 (ISO18000-6C) и технологию Impinj Gen2X, обеспечивающую повышенную эффективность идентификации и обработки RFID-меток. Работа осуществляется в диапазонах частот 865–868 МГц, 902–928 МГц и 920–925 МГц с возможностью адаптации под региональные стандарты. Выходная мощность регулируется в диапазоне от 5 до 30 dBm с шагом 1 dB и точностью ±1 dB, при этом неравномерность мощности не превышает ±0,2 dB. Для подключения антенн предусмотрено 16 независимых RF-портов с разъемами SMA и волновым сопротивлением 50 Ом. Модуль поддерживает функции измерения уровня сигнала RSSI, контроля подключения антенн, мониторинга температуры окружающей среды и работу в режимах Single и DRM. Обмен данными осуществляется через интерфейс UART с логическими уровнями 3,3 В TTL и скоростью передачи данных 115200 бит/с. Питание устройства осуществляется от источника постоянного напряжения 3,5–5,25 В.

Эксплуатационные параметры и производительность Chainway CM710-16

Высокая чувствительность приемника менее –86 dBm обеспечивает надежное считывание RFID-меток даже в условиях сложной радиочастотной обстановки. Модуль способен обрабатывать более 950 меток в секунду и обеспечивает дальность чтения до 34 метров при использовании антенны с коэффициентом усиления 6 dBi и RFID-метки Impinj M750. Потребляемая мощность в рабочем режиме составляет 7,5 Вт, в режиме ожидания — 0,175 Вт, а в режиме энергосбережения не превышает 42,5 мкВт. Устройство рассчитано на эксплуатацию при температуре от –25 °C до +65 °C и хранение при температуре от –40 °C до +85 °C. Допустимая относительная влажность воздуха составляет от 10 до 95 %, что гарантирует стабильную и надежную работу оборудования в различных промышленных и коммерческих условиях.
