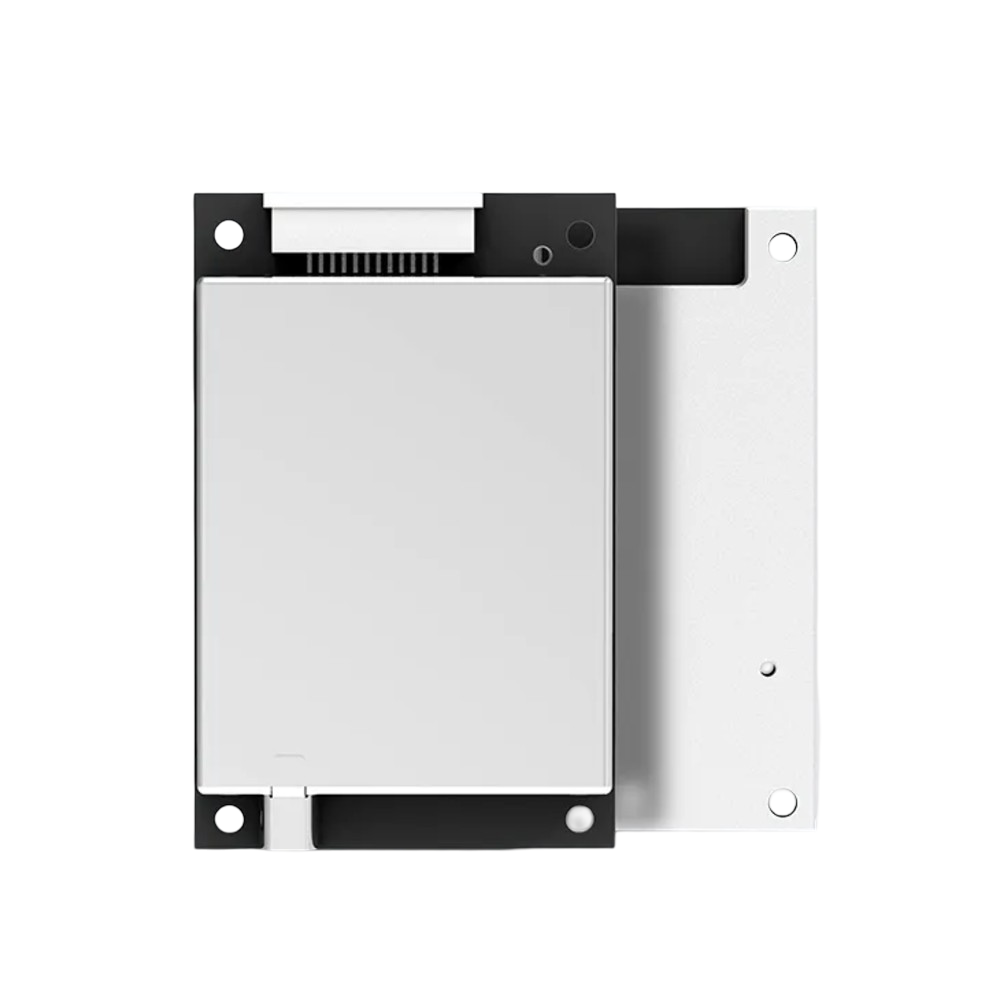

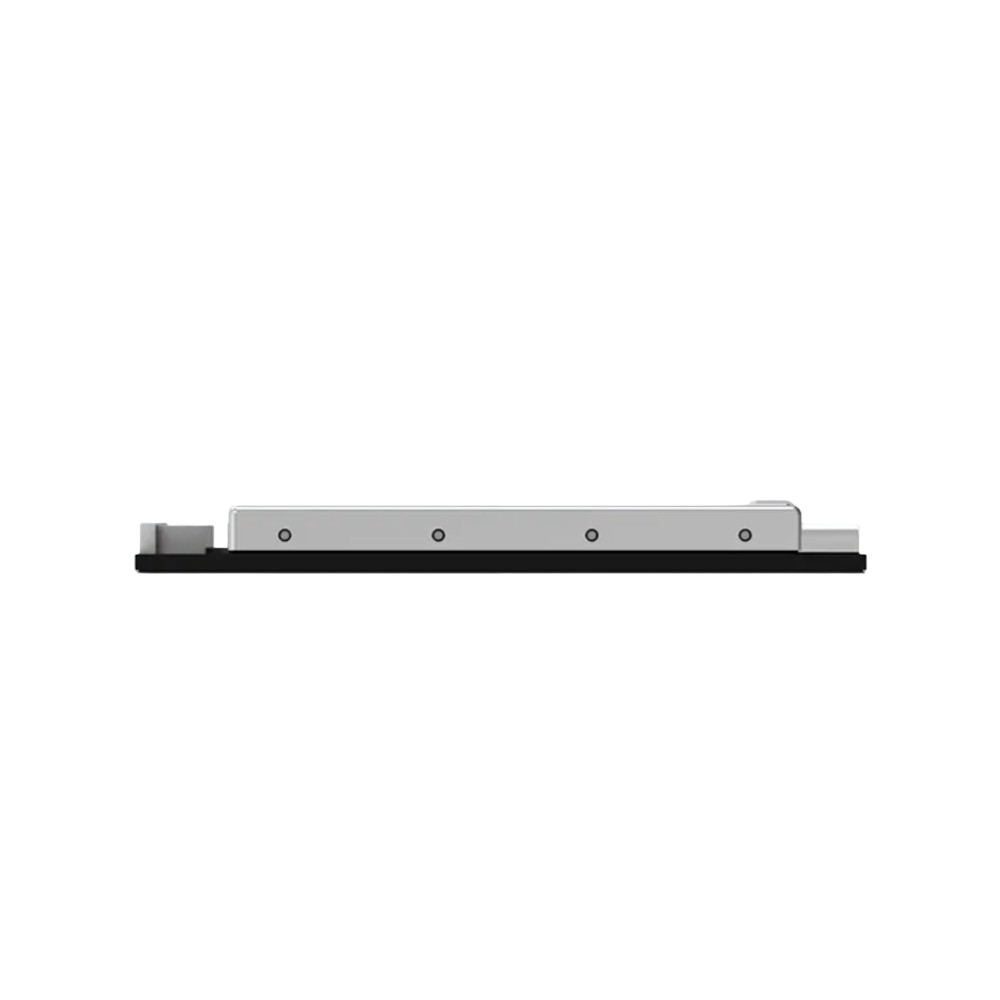

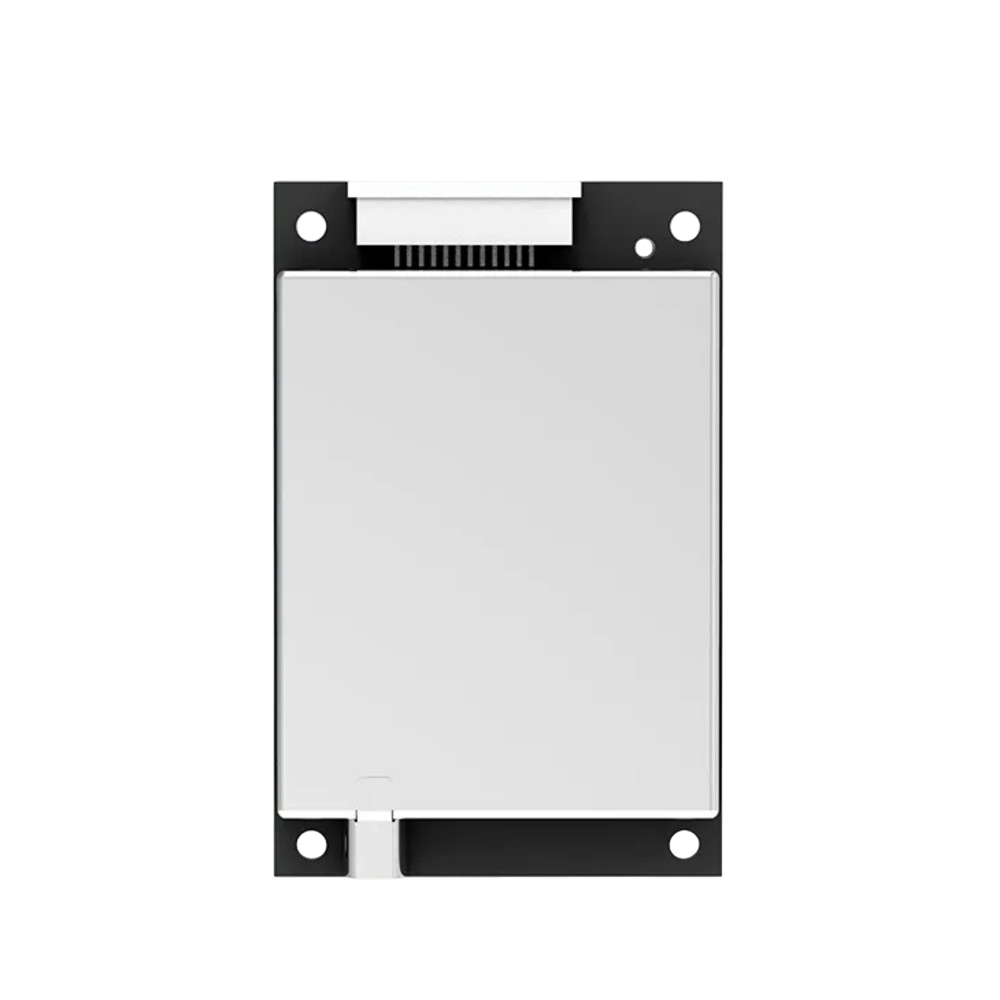

UHF RFID модуль Chainway CM710-1

1-портовый RFID-модуль Chainway CM710-1 представляет собой высокопроизводительное решение для построения систем дальней радиочастотной идентификации на базе чипа Indy R2000. Модуль предназначен для интеграции в мобильные и стационарные UHF RFID-считыватели, терминалы сбора данных, кард-ридеры и специализированное промышленное оборудование. Благодаря высокой степени интеграции, компактным размерам 57,2 × 36,8 × 7,6 мм и массе всего 26 г устройство отличается низким энергопотреблением, эффективным теплоотведением и устойчивостью к электромагнитным помехам. Модуль ориентирован на применение в складской логистике, производственных линиях, розничной торговле и системах учета продукции.

Технические характеристики Chainway CM710-1

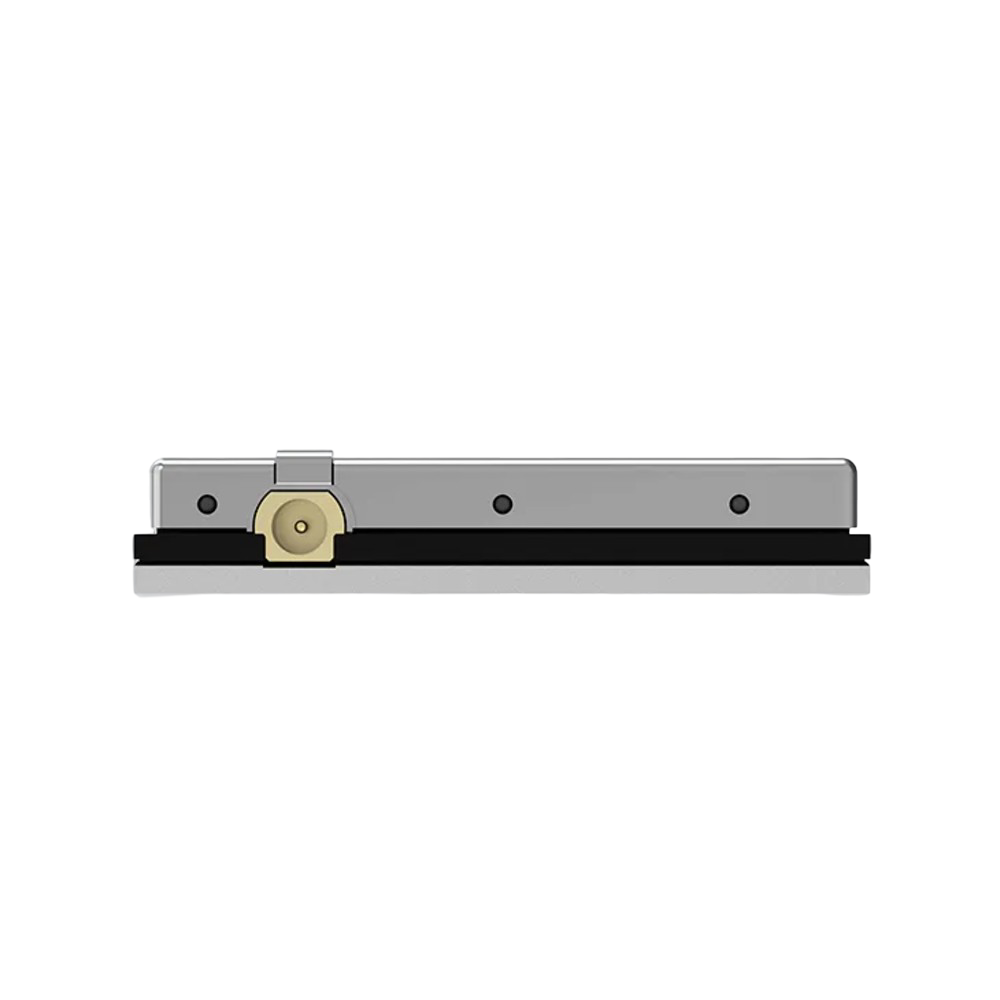

RFID-модуль работает в диапазоне частот 860–960 МГц и поддерживает международный протокол EPCglobal Gen2 (ISO18000-6C). Выходная мощность регулируется в диапазоне от 5 до 30 dBm с шагом 1 dB и точностью ±0,5 dB, при этом неравномерность выходной мощности не превышает ±0,2 dB. Для подключения антенны используется высокочастотный разъем MMCX с волновым сопротивлением 50 Ом. Модуль поддерживает функции определения RSSI меток, контроля подключения антенны, мониторинга температуры и работу в режимах Single и DRM. Обмен данными с внешним устройством осуществляется через интерфейс UART с логическими уровнями 3,3 В TTL и скоростью передачи данных 115200 бит/с. Питание осуществляется от источника постоянного напряжения 3,5–5,25 В.

Эксплуатационные параметры и производительность Chainway CM710-1

Устройство обеспечивает скорость считывания более 200 RFID-меток в секунду и дальность чтения свыше 10 метров при использовании антенны с усилением 4 dBi. Чувствительность приемника составляет менее –85 dBm, что гарантирует надежное обнаружение меток даже в сложных условиях эксплуатации. Потребляемая мощность в рабочем режиме составляет до 7,5 Вт при выходной мощности 33 dBm или 4,8 Вт при мощности 30 dBm в зависимости от конфигурации. В режиме ожидания энергопотребление снижается до 0,15–0,24 Вт, а в режиме Power Down не превышает 10–12,5 мкВт. Модуль рассчитан на работу при температурах от –25 °C до +65 °C и хранение при температурах от –40 °C до +85 °C при относительной влажности воздуха от 10 до 95 %, обеспечивая стабильную работу в промышленных и коммерческих условиях.
