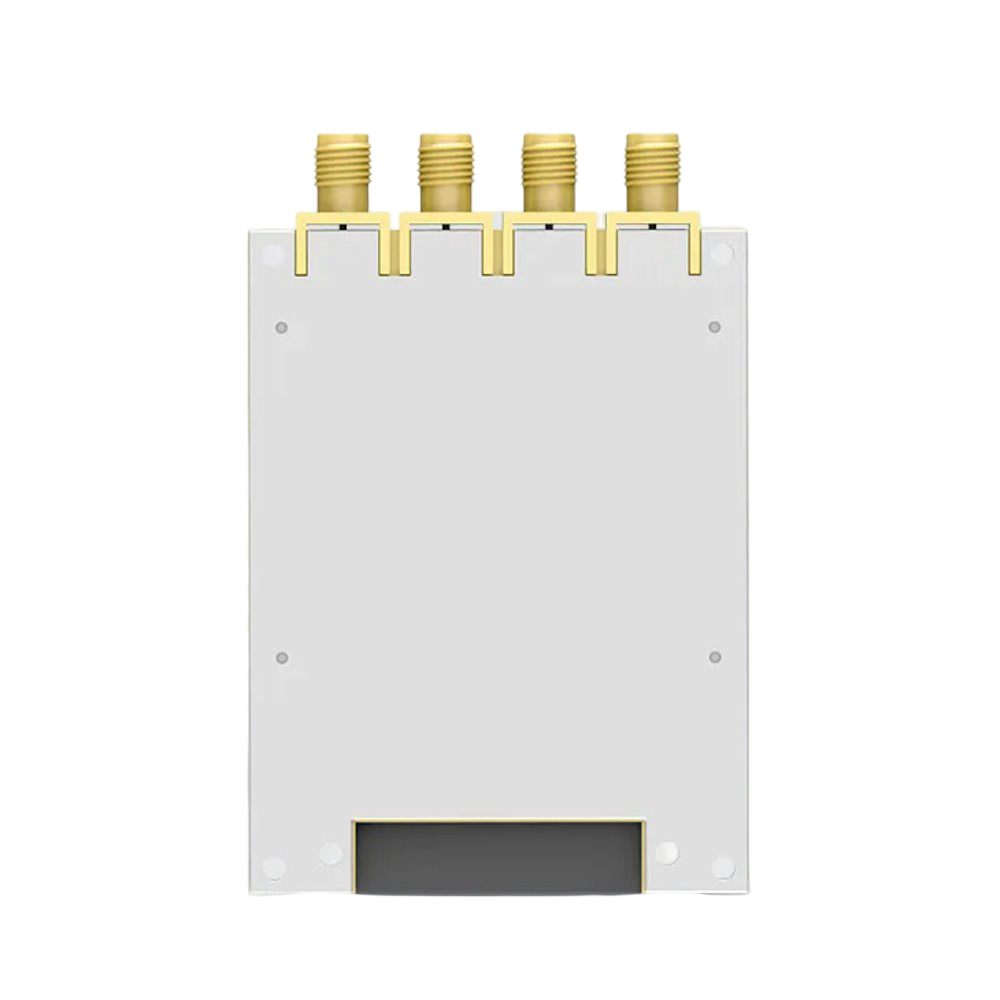

UHF RFID модуль Chainway CM710-4

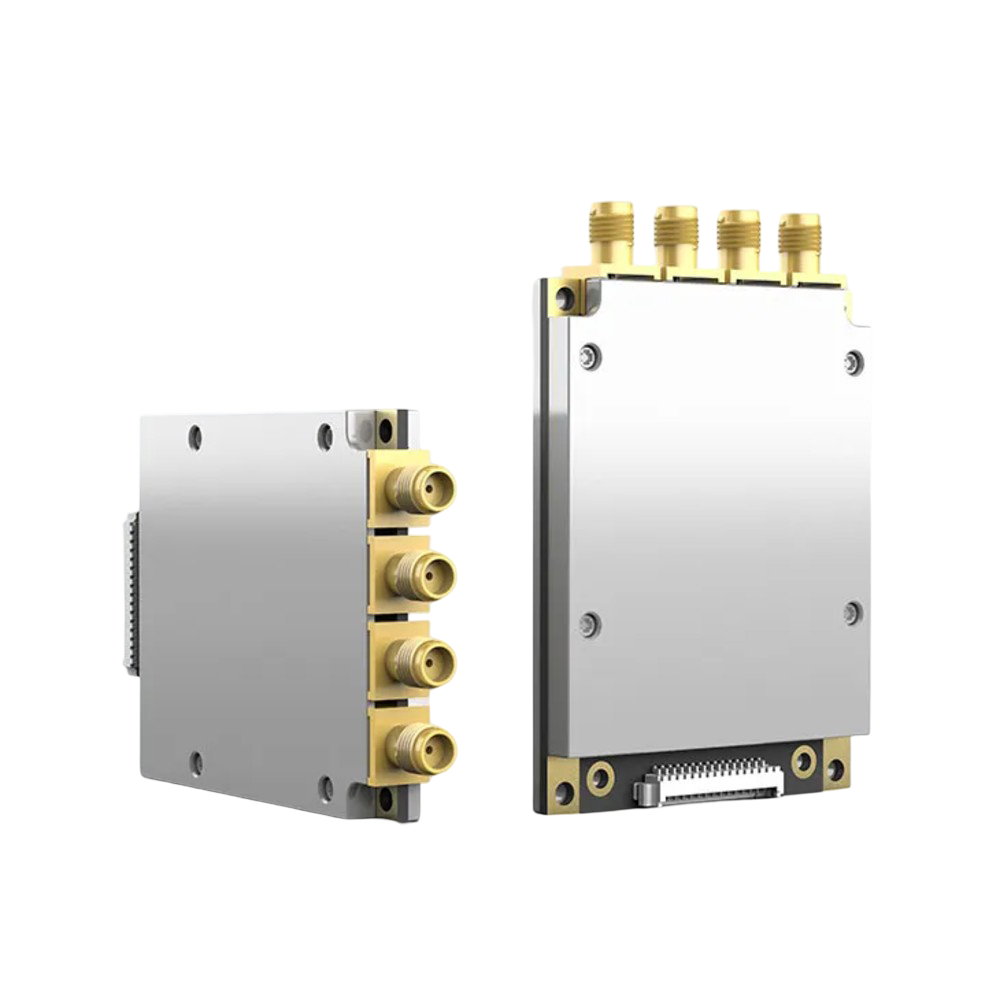

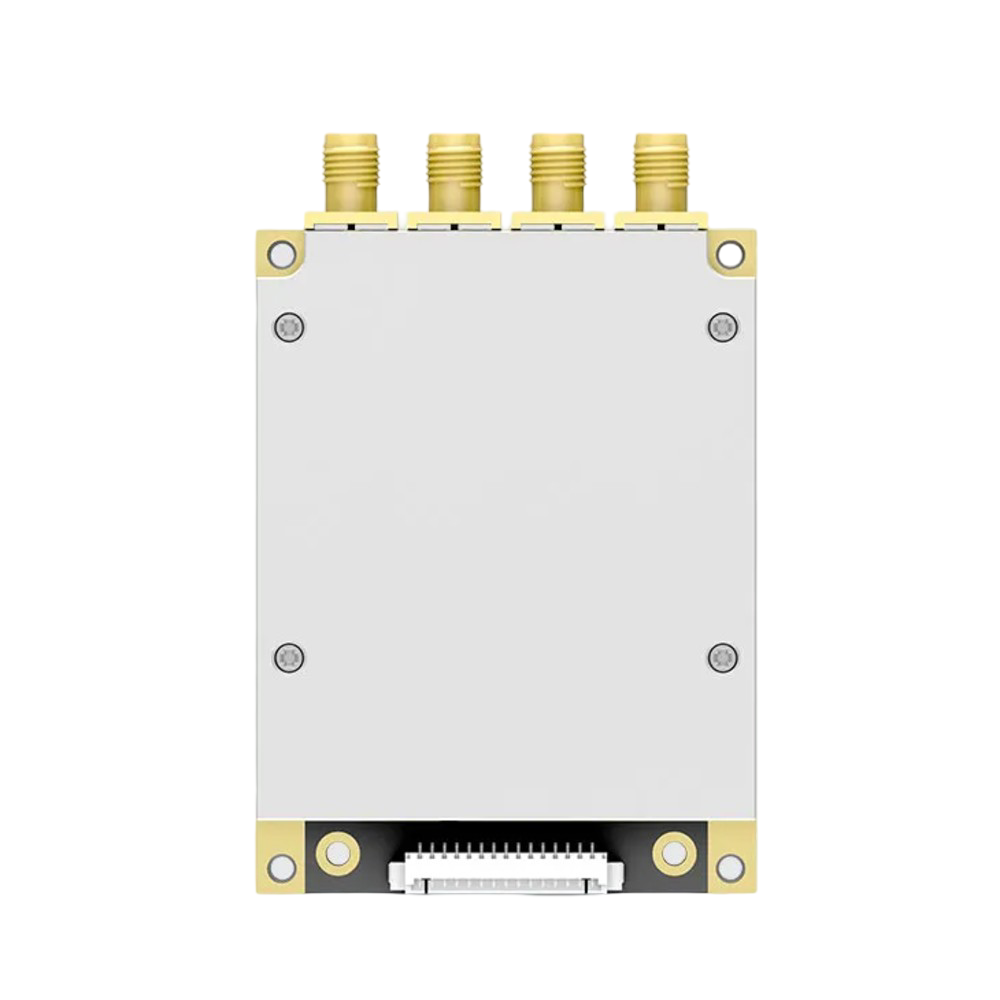

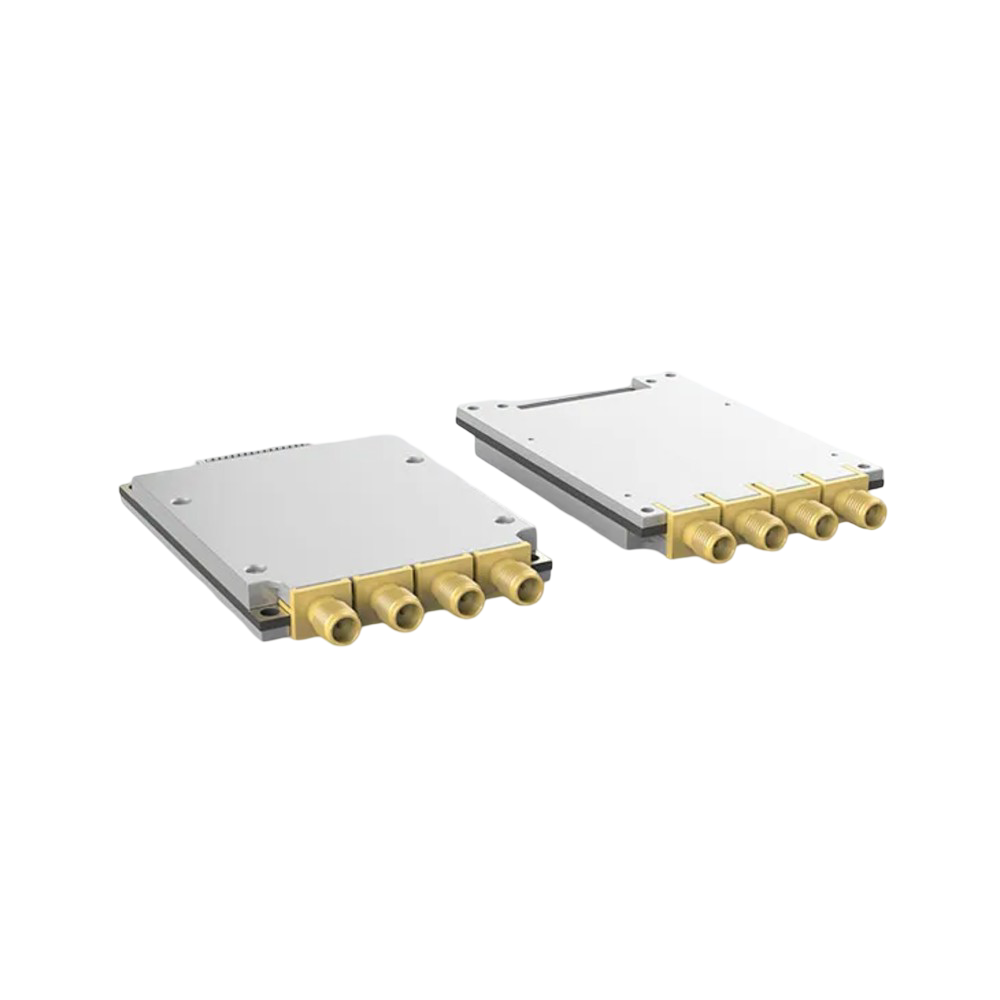

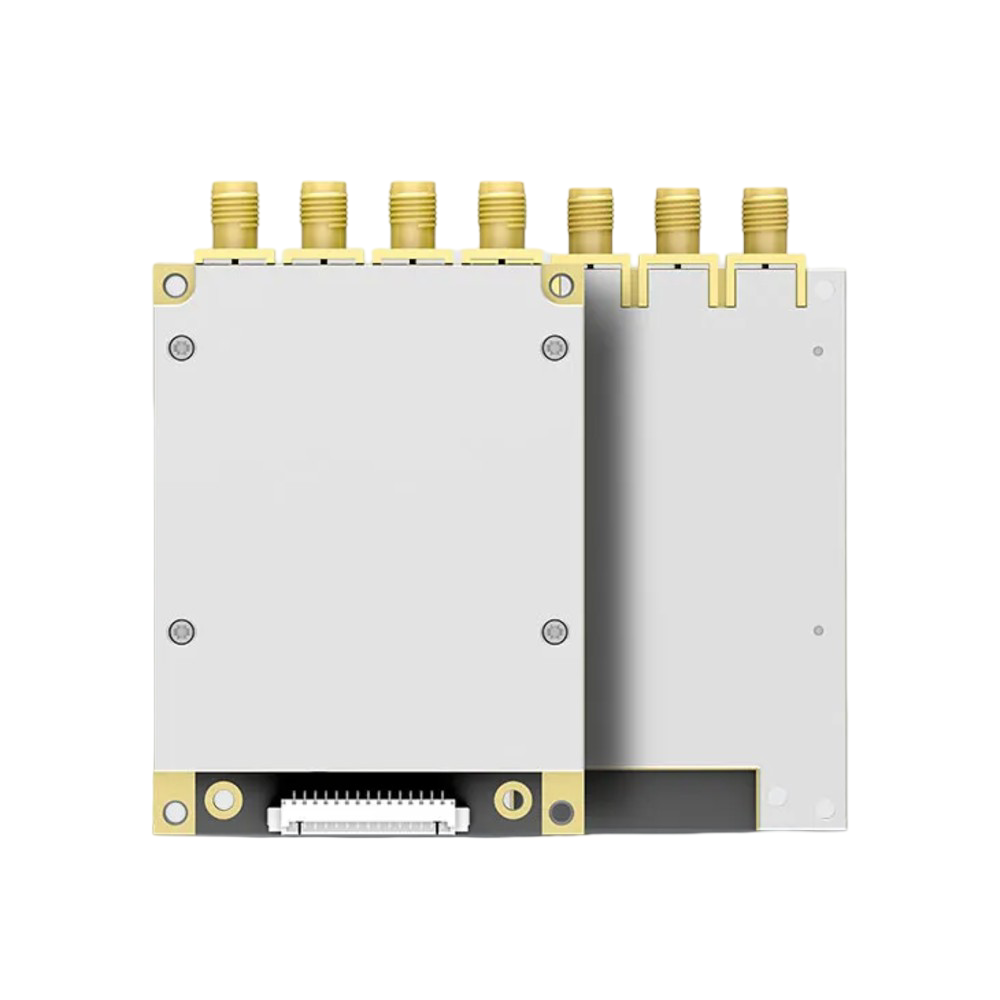

4-портовый RFID-модуль Chainway CM710-4 представляет собой высокопроизводительное решение для построения стационарных систем радиочастотной идентификации на базе современного чипа Impinj E710. Компактная конструкция размером 77,2 × 51,0 × 7,9 мм обеспечивает удобную интеграцию в фиксированные RFID-считыватели и промышленное оборудование. Модуль отличается низким энергопотреблением, высокой стабильностью работы, эффективным теплоотведением и устойчивостью к электромагнитным помехам. Благодаря этим характеристикам устройство успешно применяется в складской логистике, производственных процессах, розничной торговле, управлении цепочками поставок и других сферах, требующих высокоскоростной идентификации большого количества объектов.

Технические характеристики Chainway CM710-4

Модуль поддерживает международный протокол EPCglobal Gen2 (ISO18000-6C) и работает в диапазонах частот 865–868 МГц, 902–928 МГц и 920–925 МГц с возможностью адаптации под региональные требования. Выходная мощность регулируется от 5 до 30 dBm с шагом 1 dB и точностью ±1 dB, а неравномерность мощности не превышает ±0,2 dB. Для подключения антенн предусмотрены четыре независимых RF-порта с разъемами SMA и волновым сопротивлением 50 Ом. Устройство поддерживает функции контроля подключения антенн, измерения уровня сигнала RSSI, мониторинга температуры и работу в режимах Single и DRM. Обмен данными с внешними системами осуществляется через интерфейс UART с уровнями 3,3 В TTL и скоростью передачи данных 115200 бит/с. Питание модуля осуществляется от источника постоянного напряжения 3,5–5,25 В.

Эксплуатационные параметры и производительность Chainway CM710-4

Высокая чувствительность приемника менее –86 dBm обеспечивает надежное обнаружение RFID-меток даже в условиях сложной радиочастотной среды. Модуль способен считывать более 950 меток в секунду и обеспечивает дальность чтения до 10 метров при использовании антенны с усилением 4 dBi. Энергопотребление в рабочем режиме составляет 7,5 Вт, в режиме ожидания — 0,175 Вт, а в режиме энергосбережения не превышает 42,5 мкВт. Устройство рассчитано на эксплуатацию в температурном диапазоне от –25 °C до +65 °C и хранение при температуре от –40 °C до +85 °C. Допустимая относительная влажность окружающей среды составляет от 10 до 95 %, что гарантирует надежную и стабильную работу в различных промышленных условиях.
